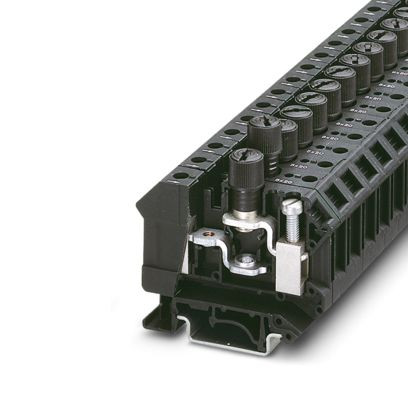

Abbildung ähnlich
01407647
PHOENIX CONTACT UK 10-DREHSI/3005109 SICHERUNGSKLEMME F.
UK 10-DREHSI (5X20)
4017918091040
3005109
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Zur Montage auf flache oder hohe Hutschiene, Isoliergehäuse aus Polyamid 6.6, bruchsicher und kriechstromfest. Bei der Trennhebel-Sicherungsklemme UK 5-HESI werden die G-Sicherungseinsätze (5 x 20, 5 x 25, 5 x 30) berührsicher in den unverlierbaren Trennhebel eingesetzt. Die Schraubkappen-Sicherungsklemme UK 10-DREHSI ist für Sicherungen 5 x 20 mm ohne und mit Kennmelder ausgelegt. Die Sicherung wird mit der Schraubkappe in die Klemme eingesetzt.
Geschlossenes Gehäuse, keine Deckel erforderlich. Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Sicherungstyp: G / 5 x 20, Nennspannung: 500 V, Nennstrom: 10 A, Polzahl: 1, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,5 mm²- 16 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: schwarz
Geschlossenes Gehäuse, keine Deckel erforderlich. Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Sicherungstyp: G / 5 x 20, Nennspannung: 500 V, Nennstrom: 10 A, Polzahl: 1, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,5 mm²- 16 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: schwarz
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 50 |
| Gewicht | 0,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Farbe | schwarz |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung des Sicherungshalters | sonstige |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Montageart | Hutschiene TH35 |
| Höhe | 62.037706 mm |
| Tiefe | 56.266394 mm |
| Bemessungsspannung | 500 V |
| Ausführung des Sicherungseinsatzes | sonstige |
| Bemessungsstrom In | 10 A |
| Kurzbeschreibung | Sicherungsreihenklemme |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141116 |
| UNSPSC 14.0801 - Klasse | 39121410 |
