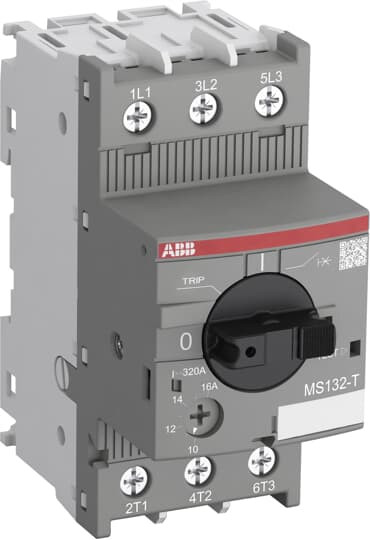

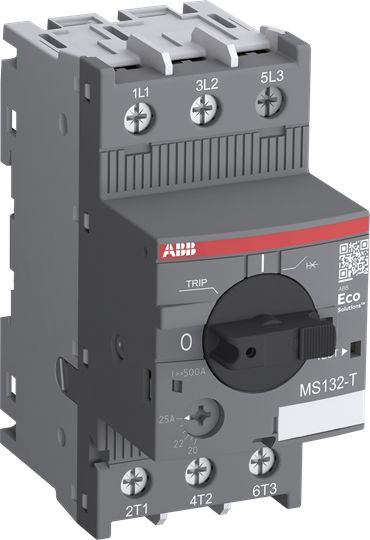

Artikelbild
Abbildung ähnlich
ABB

02507981
ABB MS132-12T Transformatorschutzschalter

MS132-12T 4013614485015 1SAM340000R1012
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
Gewicht 0,31
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsdauerstrom Iu 12 A
Überlastauslöser Stromeinstellung 12 - 8 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 240 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 6 W
Kurzbeschreibung Transformatorschutzschalter MS132 primär-seitig, 8.0 ... 12 A
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601

Weitere Empfehlungen für Sie:

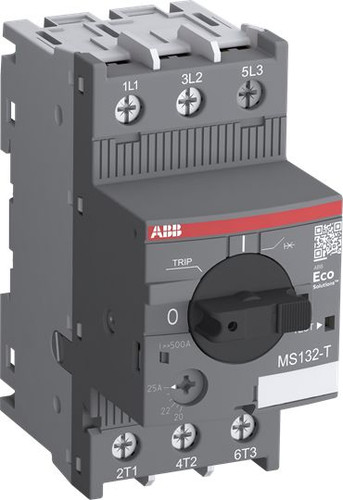

Artikelbild
ABB

02507961
ABB MS132-2.5T Transformatorschutzschalter 02507961 MS132-2.5T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 2.5 A
Überlastauslöser Stromeinstellung 1.6 - 2.5 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 50 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.8 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02507431
ABB MS132-1.6T Transformatorschutzschalterr 02507431 MS132-1.6T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 1.6 A
Überlastauslöser Stromeinstellung 1 - 1.6 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 32 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.8 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
Artikelbild
ABB

02504736
ABB MS132-0.16T Transformatorschutzschalter 02504736 MS132-0.16T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 0.16 A
Überlastauslöser Stromeinstellung 0.1 - 0.16 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 3.2 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
Artikelbild
ABB

02504936
ABB MS132-0.25T Transformatorschutzschalter 02504936 MS132-0.25T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 0.25 A
Überlastauslöser Stromeinstellung 0.16 - 0.25 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 5 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02505958
ABB MS132-0.63T Transformatorschutzschalter 02505958 MS132-0.63T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 0.63 A
Überlastauslöser Stromeinstellung 0.4 - 0.63 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 12.6 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02507963
ABB MS132-4.0T Transformatorschutzschalter 02507963 MS132-4.0T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 4 A
Überlastauslöser Stromeinstellung 2.5 - 4 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 80 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02507967
ABB MS132-6.3T Transformatorschutzschalter 02507967 MS132-6.3T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 6.3 A
Überlastauslöser Stromeinstellung 4 - 6.3 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 126 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 5.4 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02507970
ABB MS132-10T Transformatorschutzschalterr 02507970 MS132-10T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 10 A
Überlastauslöser Stromeinstellung 10 - 6.3 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 200 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 5.1 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02507979
ABB MS132-16T Transformatorschutzschalter 02507979 MS132-16T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 16 A
Überlastauslöser Stromeinstellung 10 - 16 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 320 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 6.9 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02518150
ABB MS132-20T Transformatorschutzschalter 02518150 MS132-20T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 20 A
Überlastauslöser Stromeinstellung 16 - 20 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 400 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.8 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

02518151
ABB MS132-25T Transformatorschutzschalter 02518151 MS132-25T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 25 A
Überlastauslöser Stromeinstellung 20 - 25 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 50 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 500 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 5.7 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

03513653
ABB MS132-1.0T Transformatorschutzschalter 03513653 MS132-1.0T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 1 A
Überlastauslöser Stromeinstellung 0.63 - 1 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 20 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
Artikelbild
ABB

03585529
ABB MS132-0.4T Transformatorschutzschalter 03585529 MS132-0.4T

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
Bemessungsdauerstrom Iu 0.4 A
Überlastauslöser Stromeinstellung 0.25 - 0.4 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 8 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen
FAQ
Kontakt
Kunde werden
