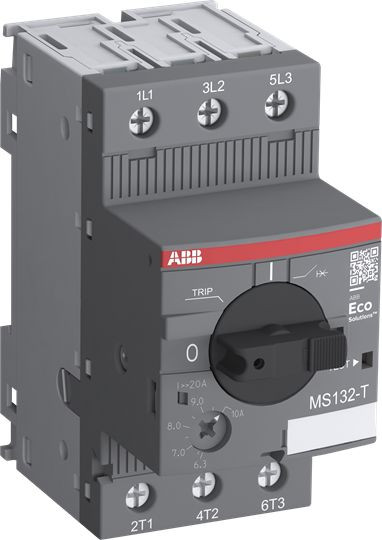

Artikelbild
Abbildung ähnlich
ABB

02507961
ABB MS132-2.5T Transformatorschutzschalter

MS132-2.5T 4013614484971 1SAM340000R1007
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
1.280 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.

Merkmale

Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 1280
Gewicht 0,26
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsdauerstrom Iu 2.5 A
Überlastauslöser Stromeinstellung 1.6 - 2.5 A
Mit Ausgelöstmelder ja
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 50 A
Geeignet für Hutschienenmontage ja
Bemessungsspannung 690 V
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Verlustleistung 4.8 W
Kurzbeschreibung Transformatorschutzschalter MS132 primär-seitig, 1.6 ... 2.5 A
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
