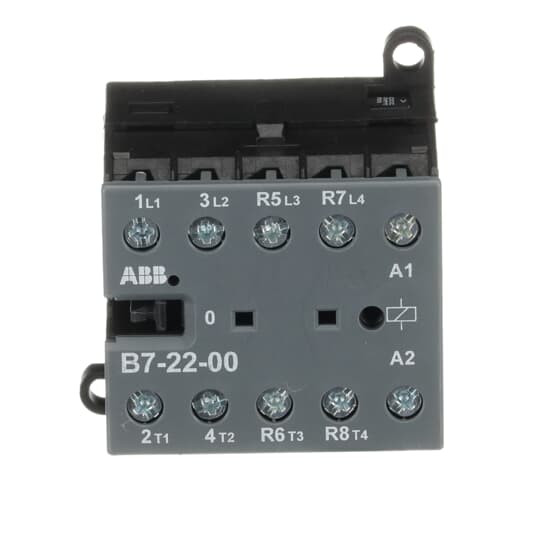

Artikelbild
Abbildung ähnlich
ABB

02502376
ABB B7-22-00-80 Kleinschütz 220-240V 40-450H

B7-22-00 220-240V 4013614289019 GJL1311501R8000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Merkmale

Breite 52.5 mm
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,18
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Anzahl der Schließer als Hauptkontakte 2
Anzahl der Öffner als Hauptkontakte 2
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 220 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 220 - 240 V
Bemessungsbetriebsleistung NEMA 2.2371 kW
Höhe 57.5 mm
Tiefe 46.7 mm
Betriebsspannung bei AC 50 Hz 220 - 690 V
Betriebsspannung bei AC 60 Hz 220 - 690 V
Kurzbeschreibung Kleinschütz, 4-polig, 220-240 V 40-450 Hz
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
