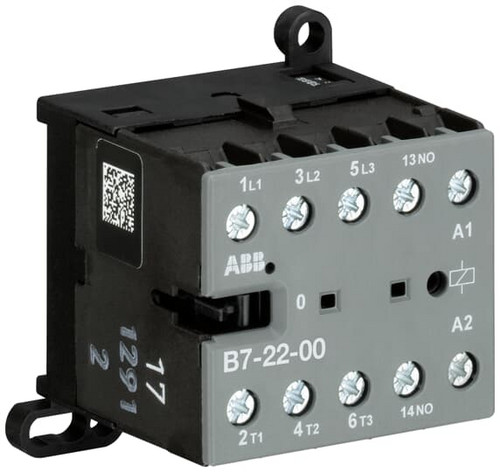

04548640 ABB B7-22-00-84 Kleinschütz 110-127V 40-450H
B7-22-00-84
4013614231810
GJL1311501R8004
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
Merkmale
Breite | 52.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,18 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
Anzahl der Schließer als Hauptkontakte | 2 |
Anzahl der Öffner als Hauptkontakte | 2 |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 127 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 127 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsleistung NEMA | 3.7285 kW |
Bemessungssteuerspeisespannung Us bei DC | 110 - 127 V |
Höhe | 57.5 mm |
Tiefe | 46.7 mm |
Betriebsspannung bei AC 50 Hz | 220 - 690 V |
Betriebsspannung bei AC 60 Hz | 220 - 690 V |
Kurzbeschreibung | B7-22-00-84 Kleinschütz 110-127V 40-450Hz |
