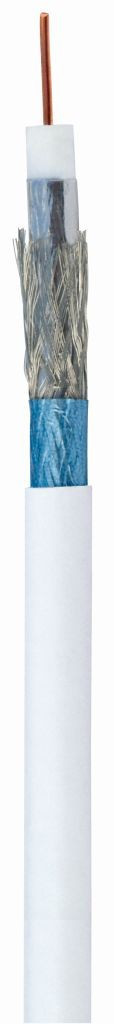

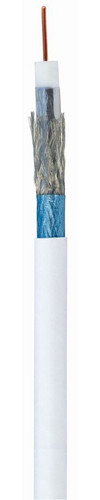

Artikelbild
Abbildung ähnlich
WISI

70607377
WISI MK 96A 0500 Koaxk. A+,Dca 120dB T500m

MK96A0500 4010056753191 75319
auf Anfrage
je 100 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

500 M Menge übernehmen
12.000 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 500 M
Bestellschritt 500 M

Beschreibung

Das hochwertige 3-fach geschirmte Koaxialkabel MK96 A eignet sich mit seinen technischen Spitzenwerten optimal fuer den flexiblen Einsatz bei Sat- und BK-Installationen sowie Terrestrik und Multimedianwendungen. Es uebertrifft die Forderungen der Klasse A+ (EN 50117-2-4) und bietet mit seinem hohen Schirmungsmaß von 120 dB besten Schutz der uebertragenen TV-Signale in allen Einsatzszenarien gegen aeußere Stoereinfluesse. Mit seinen Maßen von 6,8 mm Durchmesser beim PVC Außenmantel eignet sich das MK96 A bestens fuer die passgenaue, einfache Installation mit WISI-Steckersystemen sowie handelsueblichem Verbindungszubehoer. Das MK96 A erfuellt die Euroklasse Dca, s3, d2, a3.

Merkmale

Verpackungseinheit 12000
Verpackungseinheit 500
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Dielektrikum sonstige
Mantel-Farbe weiß
Mantelmaterial Polyvinylchlorid (PVC)
Außenleiter-Form Folie + Geflecht
Innenleiter-Material Kupfer
Wellenwiderstand 75 Ohm
Innenleiter-Durchmesser 1.02 mm
Außenleiter-Durchmesser 6.8 mm
Außenleiter-Material Kupfer
Innenleiter-Klasse Kl.1 = eindrähtig
Außendurchmesser ca. 6.8 mm
Kupferzahl 1,61 /100m
Kupfer-Basis 150,00 EUR/100kg
Brandverhaltensklasse nach EN 13501-6 Dca
Rauchentwicklungsklasse nach EN 13501-6 s3
Abtropfverhaltensklasse nach EN 13501-6 d2
Säureentwicklungsklasse nach EN 13501-6 a3
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 35 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung 35 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 35 mm
Anzahl der Schirmlagen 3
Gewicht 46 kg/km
Kurzbeschreibung Koaxialkabel Ø 6,8 mm, Schirmung >120 dB, Laenge 500 m, Dca
Bewehrung/Armierung ohne
Halogenfrei nach IEC 60754-2 ja
Raucharm nach IEC 61034-2 ja
Max. Zugfestigkeit während der Verlegung 0.14 kN
Flammwidrig nach IEC 60332-1-2 ja
Anzahl der Mantelschichten 1

Anhänge

icon
Datei
pdb_Produktinfo_WISIMK96A0500_de.pdf (68.98 KB)
