03590107 WALTHER 98218005 Operator FrontEnd
98218005
4015609037216
98218005
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

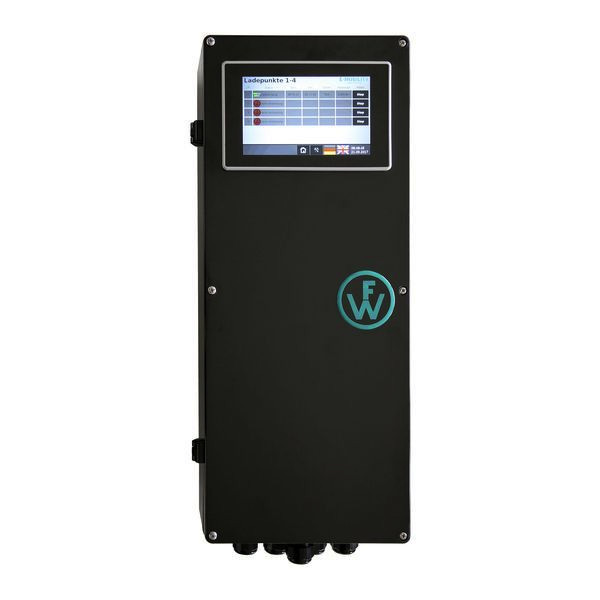

WALTHER Operator FrontEnd
zur Steuerung und Betrieb komplexer Ladesysteme
Das FrontEnd findet Platz in einem Kunststoff-Wandgehäuse
ca. 600x250x120mm (BxHxT)
und ist in der Regel für Kunden nicht sichtbar,
einbebaut in E-Raum, Kontrollraum, Werkschutz o.Ä.
Seine Aufgaben sind Administratorfunktionen, Back-End Anschluss,
Speicherung von Ladedatensätzen, RFID-Kartenverwaltung und
Umsetzung von Identifikationssystemen.
Die Bedienung erfolgt über einen 7'' Touchscreen Farbmonitor
als Eingabeterminal für alle Administrator- und Servicefunktionen.
RJ45 Schnittstelle zur Ansteuerung der Systemladepunkte.
Das System gestattet Anschluss und Verwaltung von WALTHER-Ladesäulen
und Wallboxen. Das FrontEnd beinhaltet ein komplexes lokales
Energiemanagement (LEM) unter Einbeziehung von Hierarchieebenen mit allen
definierten Ladeströmen zwischen 6A und 63A. Die Standardausführung verfügt
über einen Anschluss für bis zu 2 Wallboxen oder Ladesäulen mit ein oder zwei
Ladepunkten.
Das WALTHER Operator FrontEnd kann in Verbindung mit einem
Systemverteiler (optional), bis zu max. 20 Wallboxen mit ein oder zwei
Ladpunkten, Typ 2 bis 22kW bzw. Schuko mit 3,7kW verwalten.
Authentifizierung und ggf. auch Abrechnung der User durch
LRFID-Voraussetzung ist ein Kartenleser an den Ladepunkten.
Lokale Speicherung der berechtigten RFID-Medien (UID-Seriennummern).
RFID: Vorraussetzung ist ein Kartenleser an den Ladepunkten.
Zentrale Speicherung der berechtigten RFID-Medien (UID-Seriennummern)
via Netzwerkserver
Identifikation und Freischaltung der Ladepunkte durch RFID-Medium.
QR-Code oder App Kommunikation zum Backend über Modem mit
GSM-Antenne, OCPP 1.5
(Verknüpfung mit überregionalen Portalen des eRoamings)
Hierzu ist mit dem Systemanbieter ein gesonderter Vertrag abzuschließen.
Zusätzliche Ausstattung:
2x Netzwerk-Übergabeklemmen für Ethernet (Erdkabel für Patchkabel)
Ethernet-Servicesteckdose (RJ45-Buchse mit Staubschutzabdeckung)
PE M-Bus Übergabeklemme
Basisinformationen innerhalb des Ladesystems können aktuelle
Ladedaten, Berechtigungen, Prioritäten oder Zeitmodelle sein.
Kommunikation mit dem Backend via Modem mit Antenne (GMS, UMTS)
Die Verbraucherdaten werden umfassend gespeichert. Die Freigabe der
Benutzer erfolgt über eine Whitelist.
Die HMI stellt ein umfangreiches Monitoring zur Verfügung.
In Auslieferzustand kann das System eine Reihe definierter
Grundfunktionen realisieren. Sonderfunktionen, kundenspezifische
Schnittstellen und komplexe kundenspezifische Algorithmen des LEM
können gegen einen projektabhängigen Aufpreis programmiert bzw.
umgesetzt werden. Dies erfolgt projektbegleitend ebenso wie der gesamte
Software-Service über einen vereinbarten Zeitraum durch
WALTHER-WERKE Ferdinand Walther GmbH.
Merkmale
Verpackungseinheit | 1 |
Gewicht | 2,35 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Art des Zubehörs/Ersatzteils | sonstige |
Kurzbeschreibung | WALTHER Operator FrontEnd zur Steuerung komplexer Ladesysteme |
