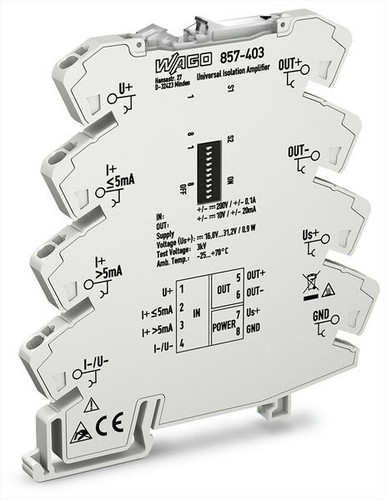

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Trennverstärker; Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Merkmale:
- Überlastschutz des Stromeingangs durch reversible Sicherung
- Kalibrierte Messbereichsumschaltung aller 456 Signale
- Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig
- Umschaltbare Grenzfrequenz
- Zuschaltbares Clipping Begrenzung des analogen Normsignals auf die Messbereichsendwerte
- Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 94 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 1 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 1 |
| Bemessungsbetriebsfrequenz | 100 - 5000 Hz |
| Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
| Bürde | 1000 - 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | Trennverstärker,Strom- und Spannungseingangssignal,bipolares Strom- und Spannungsausgangssignal |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
