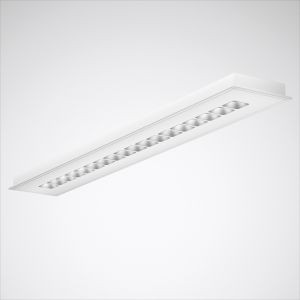

33068828 TRILUX 7626451 Rasterleuchte Einbauleuchte Lens
Creavo M37 LWW-03 42-840 ETDD
4018242568550
7626451
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Rechteckige LED-Deckeneinbauleuchte mit Lichtelementen aus Linsensystemen und kubischen Ablendelementen und hoher Effizienz. Ausführung M37 (185 mm x 1250 mm). Für die Verwendung in Systemdecken mit sichtbaren Tragschienen sowie in Verbindung mit einem separat zu bestellenden Zubehör auch zum Einbau in Systemdecken mit verdeckten Tragschienen und gesägten Deckenöffnungen geeignet (Creavo/Opendo ZBB, 1144900) oder zum Einbau in Paneeldecken Modul 100 (Creavo/Opendo M36/37 Paneel M100, 8498400 bzw. Creavo/Opendo M38/39 Paneel M100, 8498500). Die Montage in gesägten Öffnungen mittels Montagezubehör erfordert eine Decken-Materialstärke von min. 18 mm. Weiterführende Hinweise und Daten zur Leuchtenmontage und deren Befestigung können der Montageanleitung entnommen werden. Das optische System mit einer präzise abgestimmten Kombination aus LED-Linsen und Abblendelementen bewirkt einen sehr hohen Sehkomfort bei sehr hoher lichttechnischer Performance. Wallwasher mit asymmetrischer Lichtstärkeverteilung. Das optische System ist speziell für eine gleichmäßige Tafelbeleuchtung ausgelegt. Leuchtenlichtstrom und Lichtfarbe fest eingestellt. Mit 18 Lichtelementen, rechteckig ausgeführt (1 x 18). Bemessungslichtstrom 4200 lm, Bemessungsleistung 38 W, maximale Leuchten-Lichtausbeute 111 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80(tq 25 °C) = 100.000 h, mittlere Bemessungslebensdauer L90(tq 25 °C) = 50.000 h. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Leuchtenkörper aus Stahlblech. Oberfläche weiß beschichtet (RAL 9016). Abblendkuben silbergrau, mit feiner Oberflächenstruktur (RAL 7001). Maße (L x B): 1247 mm x 184 mm, Leuchtenhöhe 90 mm. Die Abblendkuben können auf Anfrage in weiteren RAL-Farbtönen ausgeführt werden. Die Farbe der Abblendkuben hat keinen relevanten Einfluss auf die lichttechnischen Merkmale der Leuchte. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20, Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Gewicht: 6,5 kg. Leuchten mit Linect® Leuchtenverbindungssystem ausgestattet. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Leuchte mittels Tastfunktion über DALI-Steuerklemmen schalt- und dimmbar (Touch DIM). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Output Ripple des Betriebsgerätes = 4 % zur effektiven Ansteuerung des LED-Systems und flickerfreiem Licht. Die Leuchte kann auf Anfrage mit der Funktionalität Monitoring ready (MOR) ausgestattet werden. Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Die Leuchte ist Bestandteil eines Sortiments von Einbau-, Anbau- und Hängeleuchten, die im Erscheinungsbild aufeinander abgestimmt sind. Projektspezifische Ausführungen mit variierenden Leuchtenmerkmalen sind auf Anfrage möglich. Leuchte 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät, optisches System) 15 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
Merkmale
Bemessungslichtstrom nach IEC 62722-2-1 | 4200 lm |
Farbtemperatur | 4000 K |
Farbwiedergabeindex CRI | 80-89 |
Farbkonsistenz (McAdam-Ellipse) | SDCM3 |
Schutzart (IP) | IP20 |
Schlagfestigkeit | IK03 |
Schutzklasse | I |
Bemessungsumgebungstemperatur nach IEC62722-2-1 | 25 °C |
Länge | 1247 mm |
Breite | 184 mm |
Höhe/Tiefe | 90 mm |
Spannungsart | AC |
Nennspannung | 220 - 240 V |
Max. Systemleistung | 38 W |
Leuchtenlichtausbeute | 111 lm/W |
Leistungsfaktor | 0.95 |
Mit Betriebsgerät | ja |
Betriebsgerät | elektronischer Trafo |
Dimmung DALI | ja |
Dimmung DALI-2 | ja |
Dimmung Touch and Dim | ja |
Anschlussart | Steckklemme |
Polzahl | 5 |
Mit Leuchtmittel | ja |
Leuchtmittel | LED austauschbar |
Lichtaustritt | direkt |
Lichtverteilung | asymmetrisch |
Lichtverteiler | Fokuslinse |
Gehäusefarbe | weiß |
Werkstoff des Gehäuses | Stahl |
Werkstoff der Abdeckung | sonstige |
Glühdrahtprüfung nach IEC 60695-2-11 | 650 °C - 30 s |
Geeignet für Deckenmontage | ja |
Klirrfaktor (THD) | 14 |
Photobiologische Sicherheit nach EN 62471 | RG1 |
Flimmerwert Pst LM | 0.3 |
Stroboskopeffektwert SVM | 0.3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 24 |
Gewicht | 7,5 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Fassung | sonstige |
Ausführung des Rasters | ohne |
Einbaubreite | 167 mm |
Einbaulänge | 1230 mm |
Abdeckung der Leuchte mit Wärmedämm-Material möglich | ja |
Geeignet für Leuchtmittelanzahl | 1 |
Geeignet für Einbaumontage | ja |
Lichtfarbe | weiß |
Max. Anzahl der Leuchten Leitungsschutzschalter C16 | 34 |
Max. Anzahl der Leuchten Leitungsschutzschalter B16 | 20 |
Austauschbares Betriebsgerät | ja |
Einbauhöhe/-tiefe | 160 mm |
Oberflächenschutz Gehäuse | pulverbeschichtet |
Kurzbeschreibung | Einbauleuchten Creavo C Linse weiß ETDD 38W 4200lm Wall-Wash (WW) IK03 3 SDCM |
