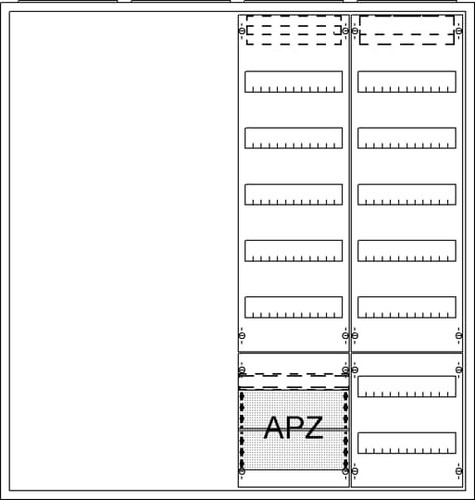

Abbildung ähnlich
02446433
STRIEBEL & JOHN AA47A2AV Ausbauschrank A47 2F1V5A21V7
AA47A2AV
4011617542964
2CPX054296R9999
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Ausbauschränke der Baureihe ComfortLine ohne spezifisches Zählerfeld sind für die Aufputz- und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Durch den modularen Schrankinnenausbau kann die Zählerfeldauswahl direkt kundenseitig erfolgen, somit ist das Gehäuse universell deutschlandweit verwendbar. Lediglich das spezifische Zählerfeld bezogen auf die regionalen Gegebenheiten muss noch gewählt werden. Die Flexibilität wird somit erhöht und zeitgleich werden Logistikkosten eingespart.
Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Einen Vorteil bildet der weite Türöffnungswinkel von 120°. Desweiteren können die Türen bei Bedarf einfach ausgehängt und werkzeuglos eingestellt werden. Besonders hervorzuheben sind die in den Feldern integrierten Leitungsführungskanäle, die z. B. für die Verlegung der Spannungsversorgung oder der Patchkabel des intelligentes Messsystems genutzt werden können. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.
Merkmale
| Breite | 1050 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 37,78 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1100 mm |
| Tiefe | 215 mm |
| Anzahl der Felder | 2 |
| Anzahl der Verteilerreihen | 127 |
| Einbautiefe | 215 mm |
| Einbauhöhe | 1100 mm |
| Einbaubreite | 1050 mm |
| Bemessungsstrom | 63 A |
| RAL-Nummer | 9016 |
| Kurzbeschreibung | Ausbauschrank, Aufputz, A47 2F1V5A21V7, Schutzklasse II, Schutzart IP31 |
| eClass 11.0 - Klasse | 27142418 |
| UNSPSC 14.0801 - Klasse | 39121301 |
