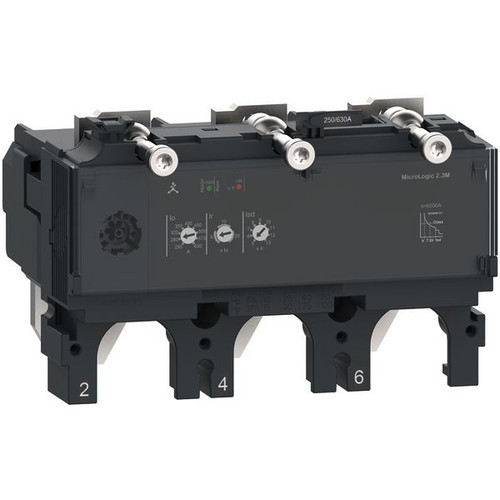

Abbildung ähnlich
04611286 SCHNEIDER ELECTRIC C6332M500 Elektronisches Auslösegerät Mi
C6332M500
3606482003118
C6332M500
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bei diesem MicroLogic 2.3 M handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 630 zum Einsatz kommt. Dieses magnetische Auslösegerät mit einer Nennleistung von 500 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.3 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Merkmale
| Breite | 139.7 mm |
| Polzahl | 3.0 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 1,46 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 500.0 A |
| Kurzschlussauslöserfunktion | verzögert |
| Überlastauslöser Stromeinstellung | 250.0 - 500.0 A |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Höhe | 94.6 mm |
| Tiefe | 112.6 mm |
| Anzahl der Hilfskontakte als Schließer | 0.0 |
| Anzahl der Hilfskontakte als Öffner | 0.0 |
| Anzahl der Hilfskontakte als Wechsler | 0.0 |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 500.0 A |
| Betriebsspannung bei AC 50 Hz | 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690.0 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 6500.0 A |
| Stromeinstellung verzögerter Kurzschlussauslöser | 375.0 - 4500.0 A |
| Kurzbeschreibung | Elektronisches Auslösegerät MicroLogic 2.3 M Motorschutz 500A 3P3D für Leistungsschalter ComPacT NSX630 |
