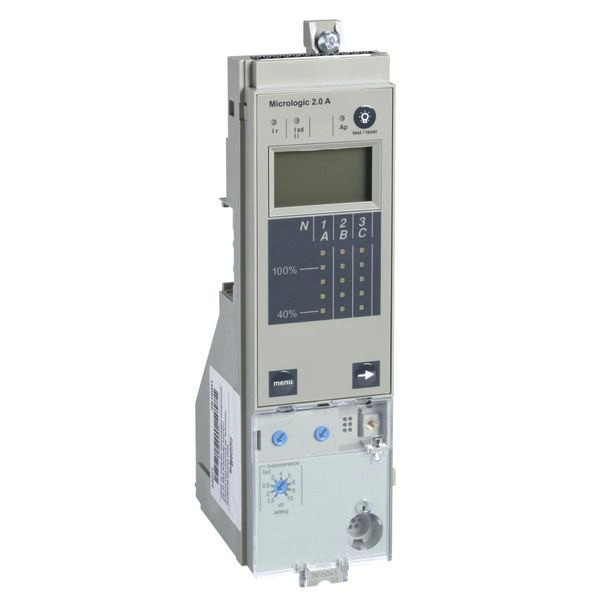

Abbildung ähnlich

01560803 SCHNEIDER ELECTRIC 33505 Auslöser, elektronisch: LI, +LCD,

Lieferanten-Type: 33505 EAN: 3303430335054 Lieferanten-Artikel-Nr.: 33505

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Zur Markenseite

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Micrologic 2.0A (Amperemeter) ist ein elektronischer Auslöser, der bei den Leistungsschaltern ComPact NS630b bis NS3200 eingesetzt wird. Dieses Steuergerät verfügt über einen Basisschutz und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Sofortschutz gegen Kurzschlüsse. Micrologic 2.0A zeigt Überlastungen mit einer Alarm-LED an. Es kann die Auslöseursache durch 3 weitere LEDs anzeigen. Micrologic 2.0A ist mit einem digitalen LCD-Display ausgestattet, das die Effektivstromwerte mit einer Genauigkeit von 1,5 % anzeigt. Dieser Auslöser kann mit dem ComPact NS-Grundschalter verbunden werden.

Merkmale

Breite	53.6 mm
Verpackungseinheit	1
Gewicht	0,19
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85389099
Bemessungsdauerstrom Iu	3200.0 A
Kurzschlussauslöserfunktion	unverzögert
Überlastauslöser Stromeinstellung	252.0 - 3200.0 A
Ausführung des Motorschutzes	elektronischer Auslöser
Kurzbeschreibung	Elektronischer Auslöser für Leistungsschalter Micrologic 2.0A, 4P- 4d/3d+N/2/3d
Höhe	199.5 mm
Tiefe	67.5 mm
Anzahl der Hilfskontakte als Schließer	0.0
Anzahl der Hilfskontakte als Öffner	0.0
Spannungsart der Versorgungsspannung	DC
Externe Stromversorgung erforderlich	ja
Anzahl der Hilfskontakte als Wechsler	0.0
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	3200.0 A
Versorgungsspannung bei DC	24.0 V
Betriebsspannung bei AC 50 Hz	690.0 V
Betriebsspannung bei AC 60 Hz	690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser	32000.0 - 378.0 A
