PHOENIX CONTACT

01423322

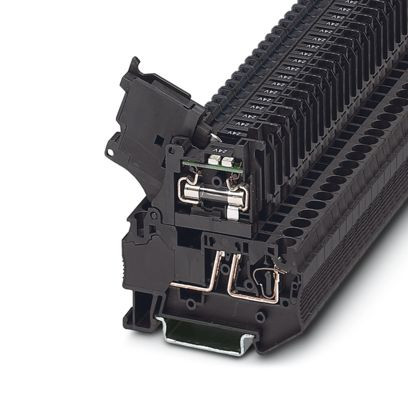

PHOENIX CONTACT ST 4-HESILED 24 (5X20) Sicherungsklemme

ST 4-HESILED 24 (5X2 4017918890483 3036547
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Sicherungsklemme zur Montage auf NS 35, für G-Sicherungseinsätze 5 x 20 Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Sicherungstyp: G / 5 x 20, Nennspannung: 24 V, Nennstrom: 6,3 A, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 1 mm², Querschnitt:  0,08 mm²- 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz

Merkmale

Breite 6.15 mm
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Farbe schwarz
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 6 mm²
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung des Sicherungshalters sonstige
Anzahl der Etagen 1
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.14 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 4 mm²
Werkstoff des Isolierkörpers sonstige
Montageart Hutschiene TH35
Höhe 61.5 mm
Tiefe 63.38 mm
Bemessungsspannung 24 V
Ausführung des Sicherungseinsatzes sonstige
Bemessungsstrom In 6.3 A
Kurzbeschreibung Sicherungsreihenklemme
Ausführung elektrischer Anschluss 2 Klammeranschluss
eClass 11.0 - Klasse 27141116
UNSPSC 14.0801 - Klasse 39121410
