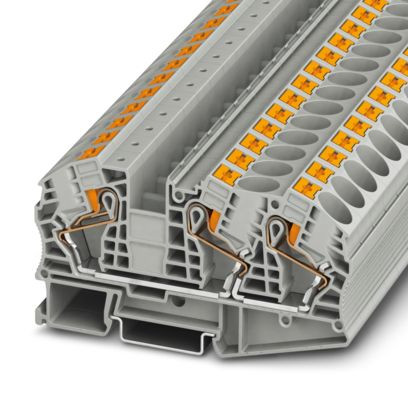

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01455754
PHOENIX CONTACT 3208760 PT 16-TWIN N Durchg.kle.

PT 16-TWIN N 4046356737555 3208760
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

nach IEC 60947-7-1, brückbar, schaltschrankseitig mit zwei unabhängigen Leiteranschlüssen Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 76 A, Anzahl der Anschlüsse: 3, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 0,5 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Merkmale

Breite 12.2 mm
Verpackungseinheit 25
Gewicht 0,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 3
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 mm²
Ausführung elektrischer Anschluss 1 sonstige
Ausführung elektrischer Anschluss 2 sonstige
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 25 mm²
Werkstoff des Isolierkörpers sonstige
Höhe 100.2 mm
Tiefe 52.6 mm
Bemessungsstrom In 76 A
Kurzbeschreibung Durchgangsklemme
Geeignet für Leiterwerkstoff Aluminium/Kupfer
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
