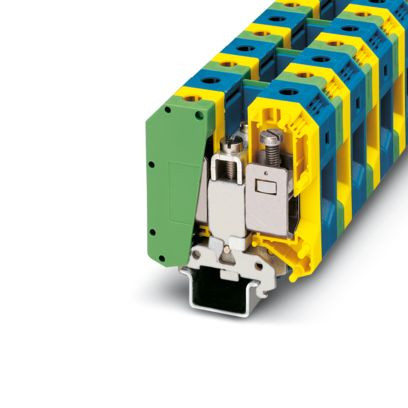

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01438824
PHOENIX CONTACT 3009163 UKH 50-PE/N Schutzleiter-Reihen

UKH 50-PE/N 4017918091699 3009163
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Installations-Schutzleiterklemme, PE/N-Block, bestehend aus einer grün-gelben Schutzleiterklemme und einer blauen Reihenklemme mit Schraubbrücke, Nennspannung: 1000 V, Nennstrom: 150 A, Schraubanschluss, Bemessungsquerschnitt: 50 mm², Querschnitt: 16 mm² - 70 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grün-gelb

Merkmale

Breite 39.95 mm
Verpackungseinheit 5
Gewicht 0,34
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Bemessungsspannung 1000 V
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung elektrischer Anschluss 1 Schraubanschluss
Mit PE-Funktion ja
Anschließbarer Leiterquerschnitt eindrähtig 16 - 70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 25 - 70 mm²
Ausführung elektrischer Anschluss 2 Schraubanschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 16 - 50 mm²
Montageart sonstige
Grundfarbe sonstige
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 25 - 70 mm²
Werkstoff des Isolierkörpers sonstige
Höhe 81.4 mm
Tiefe 75.85 mm
Bemessungsstrom In 150 A
Kurzbeschreibung Installations-Schutzleiterklemme
eClass 11.0 - Klasse 27141125
UNSPSC 14.0801 - Klasse 39121410
