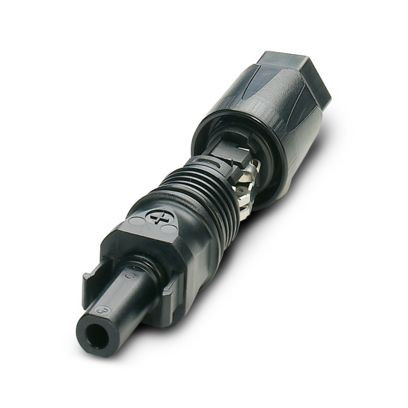

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02206439
PHOENIX CONTACT 1386381 Stecker Buchse PV-C3F-S 2,5-6(+)

1386381 4063151762629 1386381
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Photovoltaik-Steckverbinder, Artikelfamilie: SUNCLIX, Farbe: schwarz, Polzahl: 1, Aderquerschnitt min.: 2,5 mm², Aderquerschnitt max.: 6 mm², Bemessungsspannung: 1100 V DC, Bemessungsstrom: 35 A, Anschlussart: Federkraft, Kabeldurchmesser min.: 5,5 mm, Kabeldurchmesser max.: 8 mm, Nachfolgeartikel von 1774674

Merkmale

Werkstoff des Gehäuses sonstige
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Umgebungstemperatur 85 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Werkstoff der Kontaktbeschichtung sonstige
Schutzart (IP), montiert IP66
Min. Anzahl der Steckzyklen 100
Kurzbeschreibung Photovoltaik-Steckverbinder
Bemessungsspannung 1100 V
Kontaktausführung Buchse
Beschichtung Gehäuse sonstige
Ausführung des elektrischen Anschlusses Federzuganschluss
Verschmutzungsgrad 2
Bemessungsstrom In 35 A
Für Kabelaußendurchmesser 5.5 mm
Anzahl der Leistungskontakte 1
eClass 11.0 - Klasse 27440109
UNSPSC 14.0801 - Klasse 39121400
