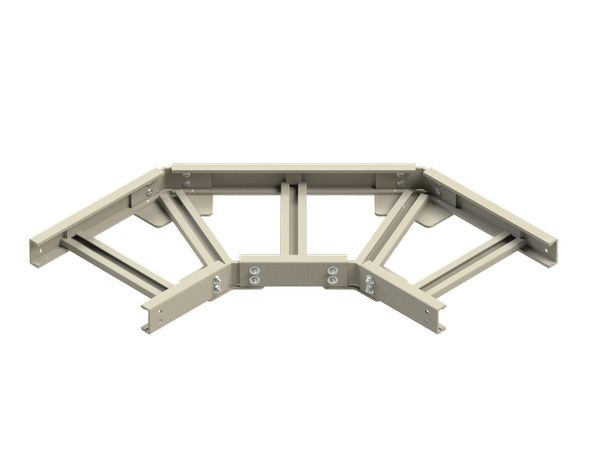

Abbildung ähnlich
01329881 NIEDAX ULB 100.400 GFK-Bogen 90°, 100x400 mm
ULB 100.400
4013339958702
ULB100.400
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
GFK-Bogen 90°, pultrudiert, mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelleiterzugang mit Auslegern unterstützt wird. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 4 FKM 6x20 E4 verschraubt sein. Die Stoßstellenverbinder ULGH 100... und ULIH 100 E4 sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. für GFK-Kabelleiter : UL 100... ULL 100... Abmessung (ca. Maße) H x B : 100 x 400 mm Radius : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 4,7 |
| Statistische Warennummer | 39259020 |
| Farbe | sonstige |
| Ausführung | ohne Verbinder |
| RAL-Nummer | 7032 |
| Oberfläche | sonstige |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90° |
| Werkstoffgüte | GFK |
| Werkstoff | Kunststoff |
| Innenradius | 250 mm |
| Kabelleiterbreite | 400 mm |
| Kabelleiterhöhe | 100 mm |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Kurzbeschreibung | GFK-Bogen 90° für UL, 100x400 mm, mit ungelochten Sprossen, Polyester glasfaserverstärkt, pultrudiert, RAL 7032, kieselgrau |
