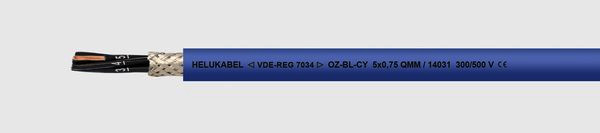

HELU Helukabel OZ-BL-CY blau 4 x 0,75 500m

Technische Daten: Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51 Temperaturbereich bewegt -10°C bis +80°C fest verlegt -40°C bis +80°C Nennspannung U₀/U 300/500 V Prüfspannung 3000 V Durchschlagspannung min. 6000 V Betriebskapazität Ader/Ader ca. 140 nF/km Ader/Schirm ca. 187 nF/km Induktivität ca. 0,68 mH/km Kopplungswiderstand max. 250 Ohm/km Mindestbiegeradius bewegt 10x Leitungs Ø nicht bewegt 5x Leitungs Ø Strahlenbeständigkeit bis 80x10⁶ cJ/kg (bis 80 Mrad) Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5 Aderisolation aus Spezial-PVC Aderkennzeichnung nach DIN VDE 0293 schwarze Adern mit fortlaufendem weißem Ziffernaufdruck Adern mit optimalen Schlaglängen in Lagen verseilt Trennfolie Abschirmgeflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85% Außenmantel aus Spezial-PVC Mantelfarbe: blau (RAL 5015) mit Metermarkierung Eigenschaften: Weitgehend ölbeständig, öl-/chemische Beständigkeit Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 Hinweise: Für die Installation in explosionsge- fährdeten Bereichen mit Zündart -i- für eigensichere Anlagen, entsprechend der DIN EN 60079-14 Abschnitt 16.2.2 (VDE 0165 Teil 1) Rechnerkabel RE-2Y(St)Yv mit blauem Mantel siehe Daten- und Rechnerkabel. Verwendung: Für explosionsgefährdete Bereiche als eigensicher gekennzeichnete (blau) (Zündart-i-) flexible Steuer- bzw. Messleitung für eigensichere Anlagen in der Mess- und Steuertechnik. Diese Anlagen sind nicht geerdet und besitzen einen gesonderten Stromkreis. Diese Leitungen sind nicht geeignet für Erdverlegung. Durch die Abschirmung wird eine exakte Datenübertragung gewährleistet. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 m Technische Änderungen vorbehalten.
