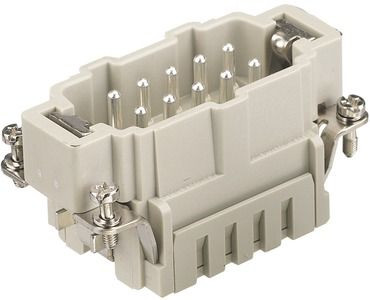

Artikelbild
Abbildung ähnlich
HARTING

02190009
HARTING 09 33 010 2616 Käfigzugfederansch.Stift

09 33 010 2616 09330102616
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie HAN E Einsätze, Käfigzugfederanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 B, Kontakte: 10, Leiterquerschnitt: 0,14...2,5 mm², Kupferlegierung, versilbert

Merkmale

Breite 34 mm
Polzahl 10
Verpackungseinheit 1
Gewicht 0,06
Statistische Warennummer 39269097
Bemessungsspannung 500 V
Mit Drahtschutz ja
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Silber
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 10
Ausführung Baugröße 10B
Kurzbeschreibung Einsätze, Käfigzugfederanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 B, Kontakte: 10
Höhe 63.8 mm
Tiefe 33.4 mm
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09330102616_DE.pdf (514.34 KB)
icon
Datei
pdb_PDF_DS_09330102616_EN.pdf (513.67 KB)
icon
Datei
pdb_PDF_PD_09330102616_EN.pdf (509.88 KB)
icon
Datei
pdb_09330102616_100185676DRW005D.pdf (263.67 KB)
