HARTING

02199891

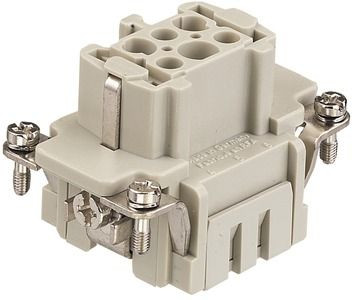

HARTING 09330062716 Käfigzugfederans. Han 6 ES-F

09 33 006 2716 09330062716
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

HAN E Einsätze, Käfigzugfederanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6, Leiterquerschnitt: 0,14...2,5 mm², Kupferlegierung, versilbert

Merkmale

Breite 34 mm
Polzahl 6
Verpackungseinheit 1
Gewicht 0,01
Statistische Warennummer 85369040
Bemessungsspannung 500 V
Mit Drahtschutz ja
Kontaktausführung Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Silber
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 6
Ausführung Polzahl: 6
Kurzbeschreibung Einsätze, Käfigzugfederanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6
Höhe 50.8 mm
Tiefe 35.6 mm
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09330062716_DE.pdf (518.72 KB)
icon
Datei
pdb_PDF_DS_09330062716_EN.pdf (517.88 KB)
icon
Datei
pdb_PDF_PD_09330062716_EN.pdf (514.59 KB)
icon
Datei
pdb_09330062716_100129977DRW005C.pdf (200.76 KB)
