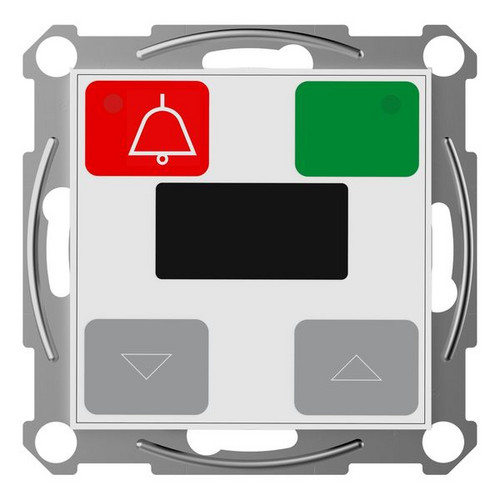

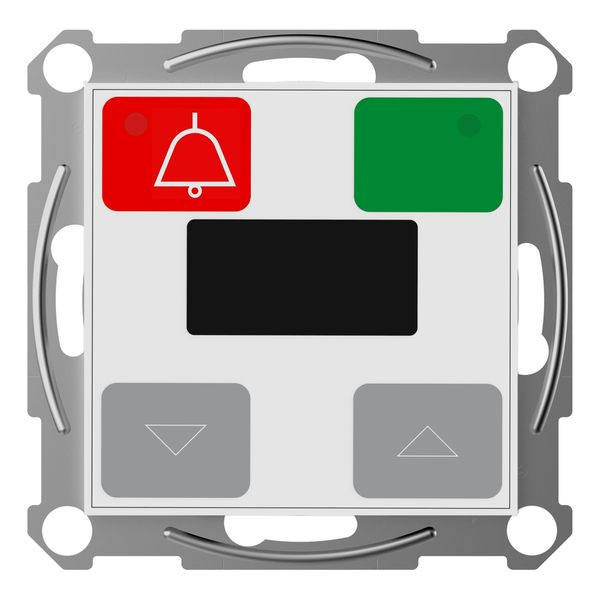

ELSO ELG745000 Displaymodul mit Zentralplatte

Displaymodul mit Zentralplatte und Ruf/Abstelltaster SIGMA care fuer ELSO Joy. Das Zentralanzeigemodul mit Sensortasten und Display dient als zentrale Anzeige- und Überwachungseinheit zur Meldung von Ausfällen und Störungen. Eine optische und akustische Signalisierung wird an einem sichtbar montierten Zimmermodul. außerhalb des Raumes angezeigt. Das Zentralanzeigemodul kann auch als Einzelgerät verwendet werden. Funktionen und Ausstattung: Rote Sensortaste mit LED als Ruftaster, Grüne Sensortaste mit LED als Anwesenheits-/Abstelltaste. Zwei Navigationstasten (grau) zur menügeführten Auswahl der Funktionsprogramme, Display für Ruf- und Zustandsanzeigen der Anlage, Anzeigefunktionen: Zimmerrufe, Notrufe, WC-Rufe, Störmeldungen, Ausfallmeldungen, Integrierter Tongeber, der. als akustische Rufnachsendung bei markierter Personalanwesenheit dient, Anschlussmöglichkeiten weiterer Anzeigeeinheiten über den Systembus als Parallelanzeige (Richtungssignalleuchte RLE, LI735480), Ausgang zum Anschluss. externer Komponenten, z. B. Relais oder Leuchte. Die Funktionen Störung und Ruf sind parametrierbar, Die Montage erfolgt auf einer 60er UP-Dose oder AP-Rahmen/Gehäuse. Betriebsspannung: DC 24 V ± 10 %, Stromaufnahme: 60 mA. Tongeber: 50-55 dB(A) in 2 m Entfernung, Anschlussklemme: Steckklemme, 8-polig, 2 Leiter je Pol, Leitungstyp: J-Y(St)Y, 2 x 2 x 0,8 mm, Bedienelemente: 2 Sensortasten, 2 Navigationstasten. Anzeigeelemente: 2 LEDs, OLED-Display mit 2x16 Zeichen, Schutzart: IP20, Abmessungen (BxHxT): 55x55x10 mm. Bei Verwendung in den Designs ELSO Fashion/Riva/Scala ist ein zusätzlicher Adapterrahmen perlweiß: 203160, reinweiß: 203164 erforderlich.
