Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

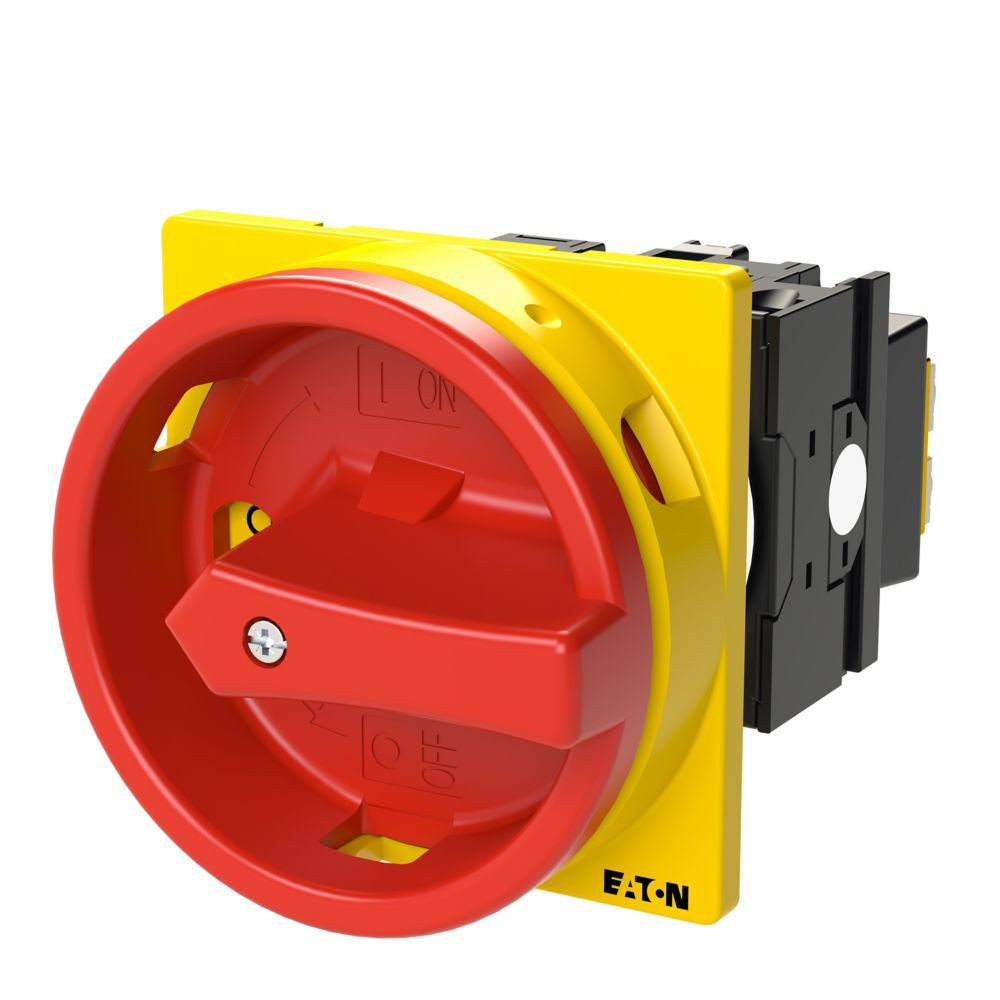

Einbauhauptschalter nach IEC/EN60947, Baugröße T0, Einbauform, Schutzart Front IP65 mit rotem Drehgriff und gelben Sperrkranz abschliessbar in der Nullstellung, Bemessungsbetriebsspannung Ue 690 V, lieferbares Zubehör gemäß Katalogangaben Nockenschalter T. Bauformen allgemein: Isolierstoff-Aufbaugehäuse, Einbau, Zentraleinbau, Zwischenbau, IVS-Verteilereinbau
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
| Breite | 65 mm |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365019 |
| Bemessungsdauerstrom Iu | 20 A |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5.5 kW |
| Geeignet für Frontbefestigung Zentral | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.32 kA |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Schaltleistung bei 400 V | 5.5 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 13.3 A |
| Schutzart (NEMA) | 12 |
| Höhe | 74 mm |
| Tiefe | 111 mm |
| Kurzbeschreibung | Main switch, 3 pole + N, 20 A, Emergency-Stop function, 90 °, Lockable in the 0 (Off) position, flush mounting |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
