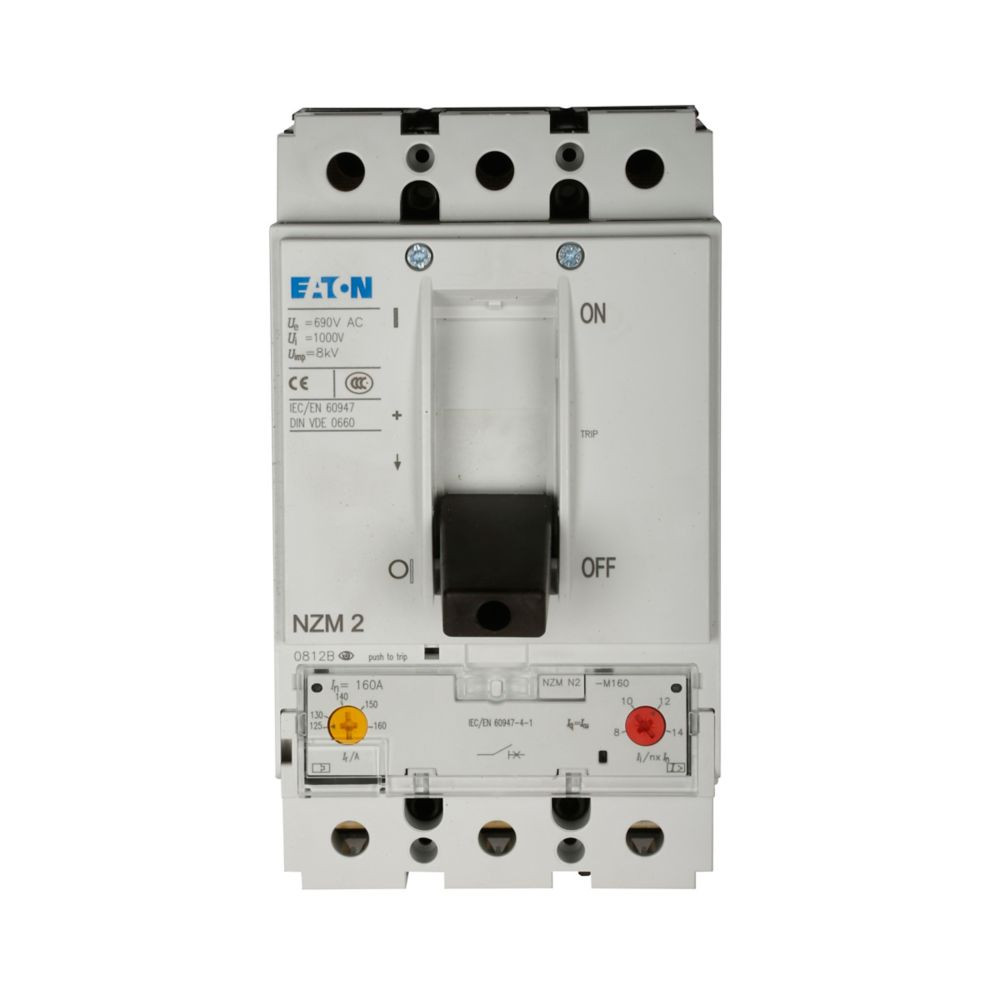

Abbildung ähnlich
01512528 EATON NZMN2-M160 Leistungsschalter 3p 160A
NZMN2-M160
4015082657246
265724
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 2,42 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 125 - 160 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 45 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1280 - 2240 A |
| Kupferzahl | 137 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Höhe | 184 mm |
| Tiefe | 149 mm |
| Mit thermischem Schutz | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Verlustleistung | 38.4 W |
| Kurzbeschreibung | Leistungsschalter, 3p, 160A |
