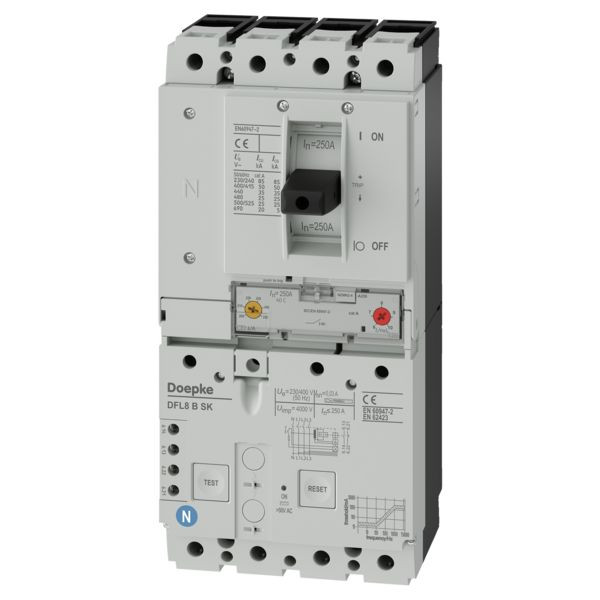

04550869 DOEPKE DFL8 250-4/0,03-B SK Leistungsschalter

230 / 400 V, allstromsensitiv Typ B SK, Sonderkennlinie, Leistungsschalter mit FI-Auslösung nach VDE 0664 T 10 Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Unerwünschte Auslösungen durch Ableitströme werden damit weitestgehend vermieden. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: fester Bemessungsfehlerstrom von 0,03 A; Bemessungsströmen von 100 A bis 250 A; Bemessungsspannung 230 V, 400 V AC; vierpolig; Fehlerstromerfassung für glatten Gleichstrom sowie Wechsel- und pulsierende Gleichströme; hohe Toleranz gegenüber Schwankungen der Hilfsspannung bei der Erfassung von Fehlerströmen Typ B; netz- und hilfsspannungsunabhängige Auslösung bei Fehlerströmen vom Typ A und bei Überstrom; hohes Kurzschlussschaltvermögen; Anschlussklemmen bis 185 mm2; hohe Stoßstromfestigkeit, d. h. geringe Neigung zu Fehlauslösungen durch transiente Fehlerströme; Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar; Hilfsschalter integriert; Montageart: Befestigung auf Montageplatte; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: Stromversorgungen in Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen mit hoher Kurzschlussleistung; In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Aufgrund seiner allstromsensitiven Fehlerstromauslösung eignet sich dieser allstromsensitive CBR insbesondere zum Schutz von Anlagen mit elektronischen Betriebsmitteln. die eingangsseitig nicht galvanisch vom Netz getrennt sind; ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen.
