Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

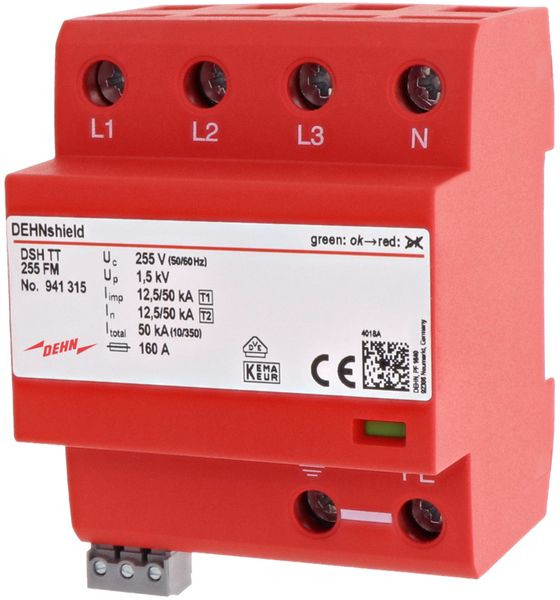

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,48 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Baugröße | 4 TE |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 f.dreiphasige TT-und TN-S-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
