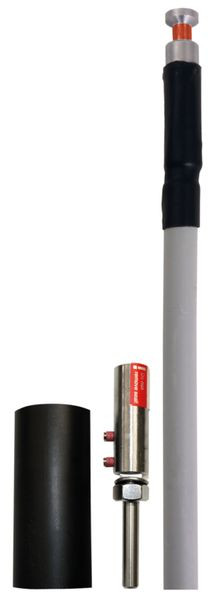

Abbildung ähnlich
02209954 DEHN 819636 HVI LI PL RIV 60 21 L6M GR HVI li
HVI LI PL RIV 60 21 L6M GR
4013364485815
819636
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
HVI light plus Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI light plus Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI light plus Leitung (vorkonfektioniert für Rohrinnenverlegung, grau), mit einem Kopfstück und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 60 cm (in Luft), s = 120 cm (fester Baustoff).
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 5,57 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | grau |
| Leiterquerschnitt | 16 mm² |
| Oberfläche | unbehandelt |
| Gewicht | 45 kg/100 m |
| Leiter-Durchmesser | 4.6 mm |
| Leiter-Material | Kupfer |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Ummantelungswerkstoff | Polyethylen, vernetzt (VPE) |
| Einsatz im Ex-Bereich | ja |
| Anzahl der Einzeldrähte | 1 |
| Hochspannungsfeste isolierte Ausführung | ja |
| Werkstoff der Isolation | Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) | 0.6 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) | 1.2 m |
| Außendurchmesser inkl. Hülle/Beschichtung | 21 mm |
| Max. Zugbelastung | 800 N |
| Kurzbeschreibung | HVI light plus Leitung D 21 mm Cu grau vorkonfekt. Innenverlegung L 6 bis 70 m |
