Abbildung ähnlich
03564734 BALS 17642 Wandsteckdose 16A5P400 6H
17642
4024941176422
17642
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

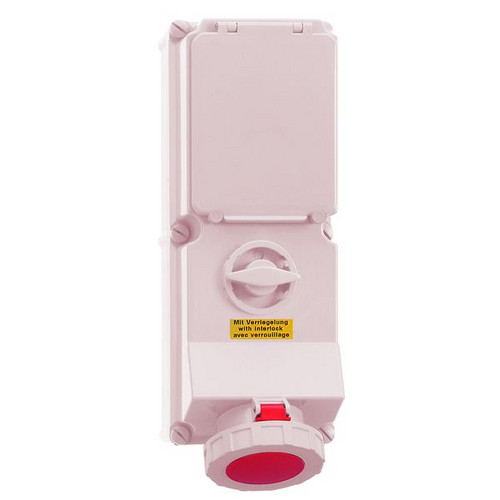

Wandsteckdose TE abschaltbar, verriegelt, abgesichert
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 365x134 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat-Polyethylenterephthalat lightbeige
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM32/M25 oben, 1xM32/M25 unten
Gerätefarbe: Bajonettring lightbeige, Gehäuseoberteil lightbeige, Klappdeckel rot RAL 3000, Gehäuseunterteil lightbeige, Betätigungsklappe lightbeige, Schalterknebel lightbeige, Gehäuseschrauben lightbeige
Gerätehöhe: 390 mm, Gerätebreite: 134 mm, Gerätetiefe: 153 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist zweimal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Im Gehäuseunterteil ist eine Tragschiene vorhanden, Eine Tragschiene für 6 Teilungseinheiten waagerecht ist unter der Betätigungsklappe vorhanden
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 3,74 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | mechanische Verriegelung |
| IEC-Stromstärke | 16 A |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Absicherung | ohne |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | Sonderschalter |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
