03564712 BALS 17522 Wandsteckdose 63 4 400 6H
17522
4024941175227
17522
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

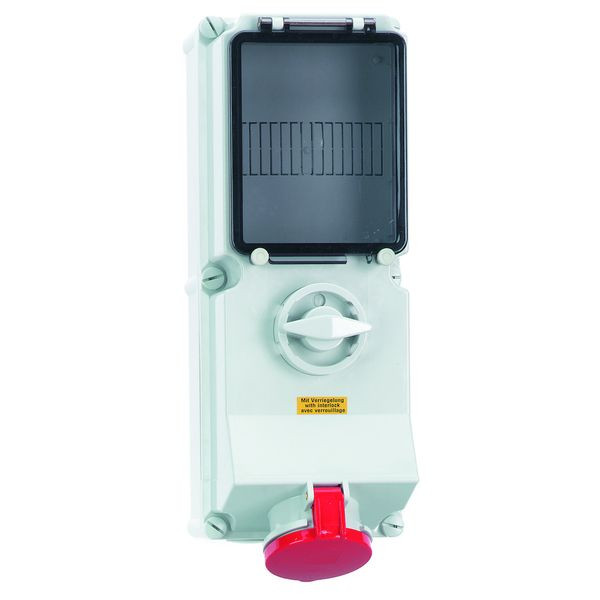

Wandsteckdose TE abschaltbar, verriegelt, abgesichert
63A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM40 oben, 1xM40/M32 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 500 mm, Gerätebreite: 180 mm, Gerätetiefe: 191 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Im Gehäuseunterteil ist eine Tragschiene vorhanden, Eine Tragschiene für 8 Teilungseinheiten waagerecht ist unter der Betätigungsklappe vorhanden
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 4 |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 3,2 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Schalter | mechanische Verriegelung |
IEC-Stromstärke | 63 A |
Uhrzeit-Stellung | 6 h |
Kennfarbe | rot |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
Absicherung | ohne |
Ausführung | Unterteil und Oberteil |
Ausführung des Schalters | Sonderschalter |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
