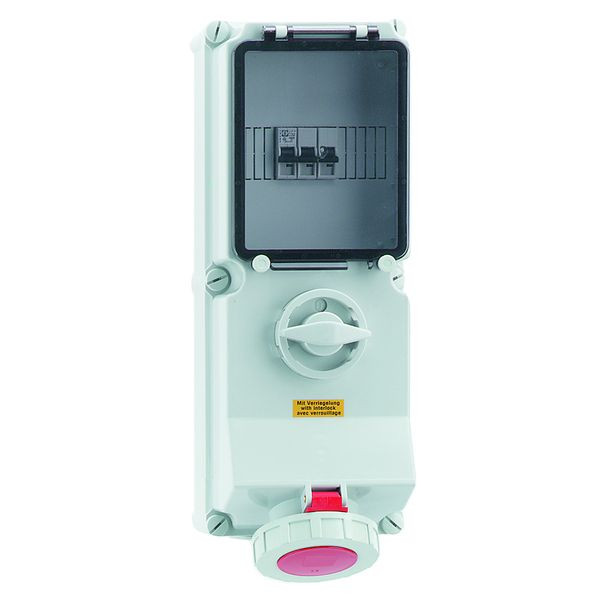

Abbildung ähnlich
03564692 BALS 17195 Wandsteckdose 32A5P400 6H
17195
4024941171953
17195
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose TE abschaltbar, verriegelt, abgesichert
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 365x134 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: Automat
Kabeleinführung: 1xM40/M32 oben, 1xM40/M32 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 400 mm, Gerätebreite: 134 mm, Gerätetiefe: 161 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist zweimal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Mit eingebautem Leitungsschutzschalter C 3pol
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 2,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | mechanische Verriegelung |
| Absicherung | Automat |
| IEC-Stromstärke | 32 A |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | Sonderschalter |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
