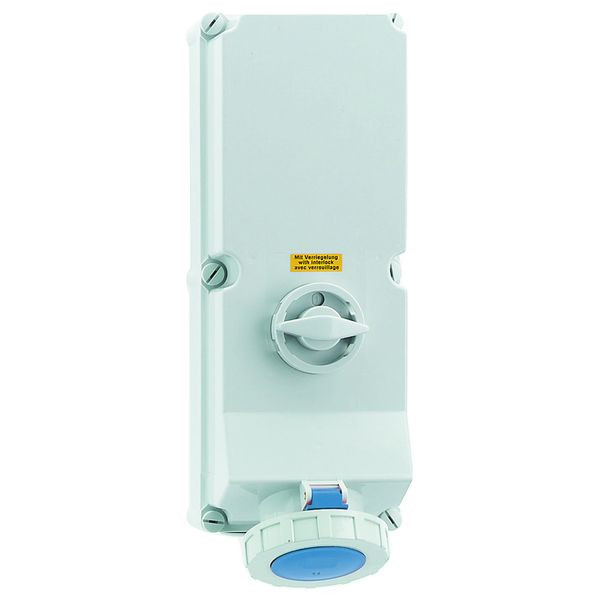

Abbildung ähnlich
02582563 BALS 16620 Wandsteckdose abschal 125A 3p 230V
16620
4024941166201
16620
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose TE abschaltbar, verriegelt
125A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM40 oben, 1xM50/M40 unten
Gerätefarbe: Klappdeckel blau RAL 5015, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 512 mm, Gerätebreite: 180 mm, Gerätetiefe: 210 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 3 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 2,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Schalter | mechanische Verriegelung |
| IEC-Stromstärke | 125 A |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| Absicherung | ohne |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | Sonderschalter |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
