03564603 BALS 15095 Wandsteckdose 16A4P230 9H
15095
4024941150958
15095
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

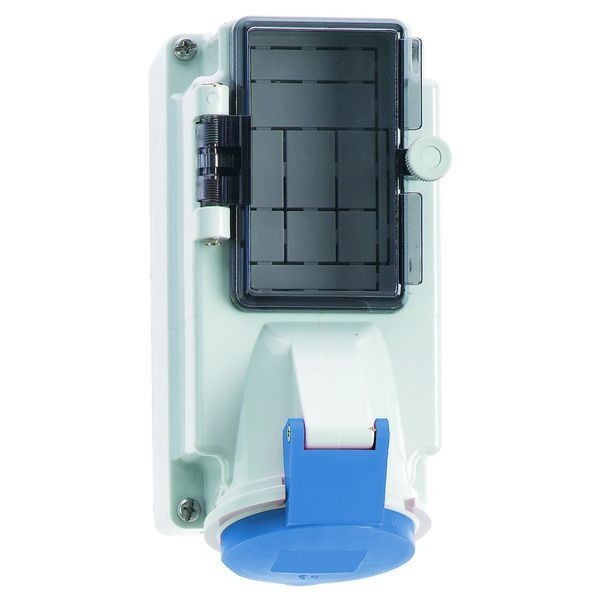

Wandsteckdose QUICK-CONNECT TE, abgesichert
16A 4p (3P+PE) 230V (200 - 250V~) 9h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Gehäusegröße: 170x90 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM20 oben, 1xM25/20 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel blau RAL 5015, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 189 mm, Gerätebreite: 90 mm, Gerätetiefe: 114 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Eine Tragschiene für 5 Teilungseinheiten senkrecht ist unter der Betätigungsklappe vorhanden, Im Gehäuseunterteil ist eine Tragschiene vorhanden, Die Sicherungsabdeckung ist mit Vorprägungen
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 4 |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 2,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Schalter | ohne Ein-/Ausschalter |
IEC-Stromstärke | 16 A |
Uhrzeit-Stellung | 9 h |
Kennfarbe | blau |
Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
Absicherung | ohne |
Ausführung | Unterteil und Oberteil |
Ausführung des Schalters | ohne |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
