03564596 BALS 15077 Wandsteckdose 32A5P400 6H
15077
4024941150774
15077
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

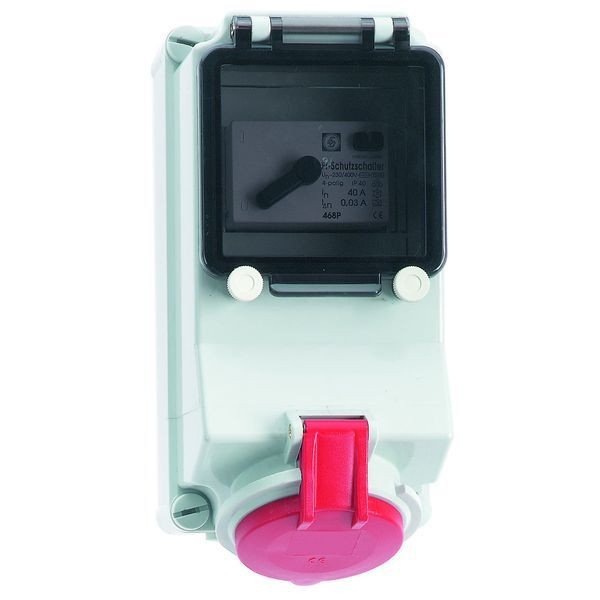

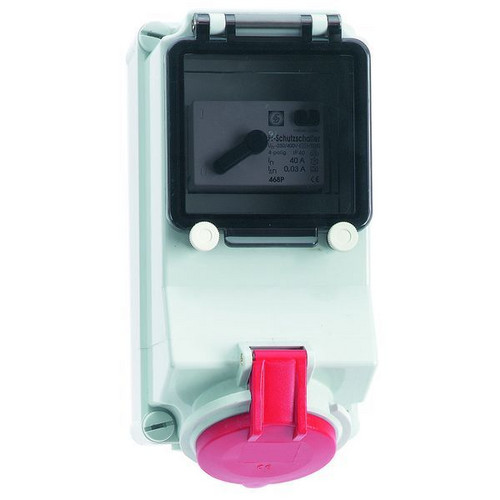

Wandsteckdose QUICK-CONNECT TE, abgesichert
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 225x118 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: sonstige
FI-Schutzschalter: FI 40/0,03A 4p
Kabeleinführung: 2xM25 oben, 2xM25 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 251 mm, Gerätebreite: 118 mm, Gerätetiefe: 141 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen, einmal oben verschlossen, zweimal unten verschlossen, Mit eingebautem Fi Schutzschalter 40/0,03A 4pol
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 1,27 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | ohne Ein-/Ausschalter |
| IEC-Stromstärke | 32 A |
| Mit FI-Schutzschalter | ja |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Absicherung | sonstige |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | ohne |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
