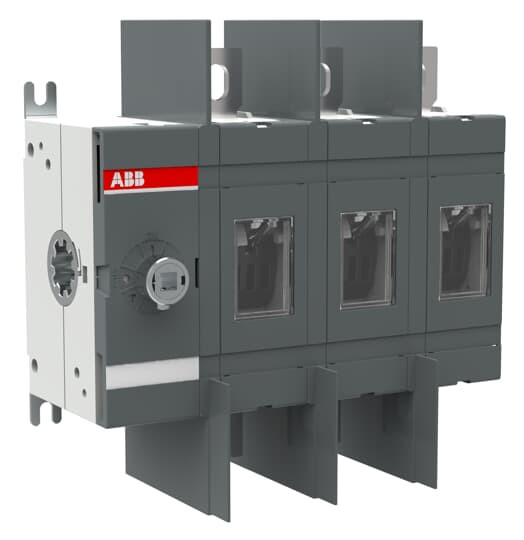

Artikelbild
Abbildung ähnlich
ABB

04549974
ABB OT200U03 Lasttrennschalter 3-polig 200A

OT200U03 6417019232645 1SCA022723R0220
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Merkmale

Breite 169.5 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 1,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 200 A
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 110 kW
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsbetriebsspannung 1000 V
Bemessungskurzzeitstromfestigkeit Icw 8 kA
Schaltleistung bei 400 V 110 kW
Bemessungsdauerstrom bei AC-23, 400 V 250 A
Anzahl der Schalter 1
Kurzbeschreibung Lasttrennschalter 3-polig 200 A, ohne Griff und Welle UL/CSA
Höhe 170 mm
Tiefe 82.5 mm
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
