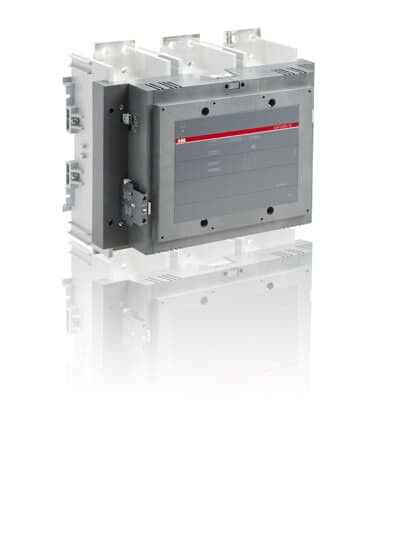

Abbildung ähnlich
03585856 ABB GAF2050-10-11-70 Schütz 100-250V AC/DC
GAF2050-10-11-70
7320500408254
1SFL707025R7011
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die GAF2050-Schütze sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut. Sie verfügen über die AF-Technologie und besitzen alle ihrer Vorteile. Mit nur vier Spulenvarianten wird der gesamte Spannungsbereich von 20 V DC und 24 V AC bis 500 V AC / DC abgedeckt. Die eingebaute Spulenbeschaltung macht einen separaten Überspannungsschutz überflüssig.
Die Lichtbogenkammern sind mit Permanentmagneten zur Funkenlöschung ausgestattet. Hierbei muss die Polarität beachtet werden. Die Kontaktsätze der GAF-Schütze können nicht getauscht werden. Die GAF-Reihe ist für Anwendungen mit der Gebrauchskategorie DC-1 und UL DC general use bei 1000 V konzipiert. Die GAF-Reihe teilt sich alle Zubehörteile mit dem Zubehör der AF-Baureihe
Merkmale
| Breite | 438 mm |
| Verpackungseinheit | 1 |
| Gewicht | 33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Anzahl der Schließer als Hauptkontakte | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
| Anschlussart Hauptstromkreis | Anschlussschiene |
| Spannungsart zur Betätigung | AC/DC |
| Höhe | 392 mm |
| Tiefe | 244 mm |
| Betriebsspannung bei DC | 1000 V |
| Kurzbeschreibung | GAF2050-10-11 Schütz 100-250V AC/DC |
