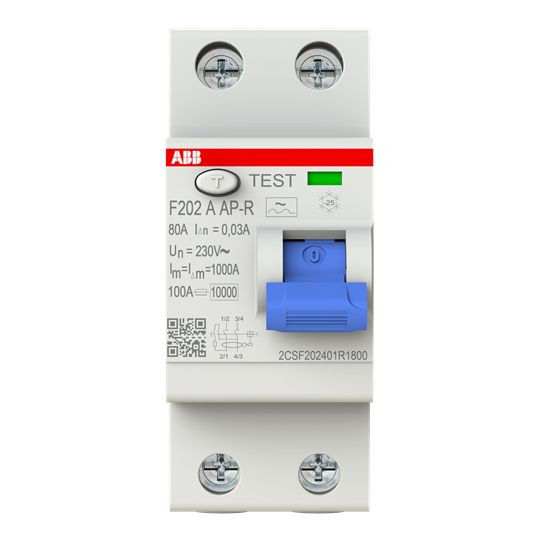

01020512 ABB F202A-80/0,03AP-R FI-Schutzschalte
F202A-80/0,03AP
8012542916406
2CSF202401R1800
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Merkmale
Schutzart (IP) | IP2X |
Spannungsart | AC |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 0,35 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Einbautiefe | 69 mm |
Bemessungsstrom | 80 A |
Bemessungsspannung | 230 V |
Kurzschlussfestigkeit (Icw) | 1 kA |
Stoßstromfestigkeit | 3 kA |
Breite in Teilungseinheiten | 2 |
Kurzzeitverzögerter Typ | ja |
Zusatzeinrichtungen möglich | ja |
Montageart | DIN-Schiene |
Fehlerstrom-Typ | A |
Frequenz | sonstige |
Bemessungsfehlerstrom | 0.03 A |
Bemessungsisolationsspannung Ui | 500 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 35 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Kurzbeschreibung | F202A-80/0,03AP-R FI-Schutzschalter 2P,Typ A,80A,30mA,kurzzeitverzögert |
