Artikelbild
Abbildung ähnlich
ABB

01070005

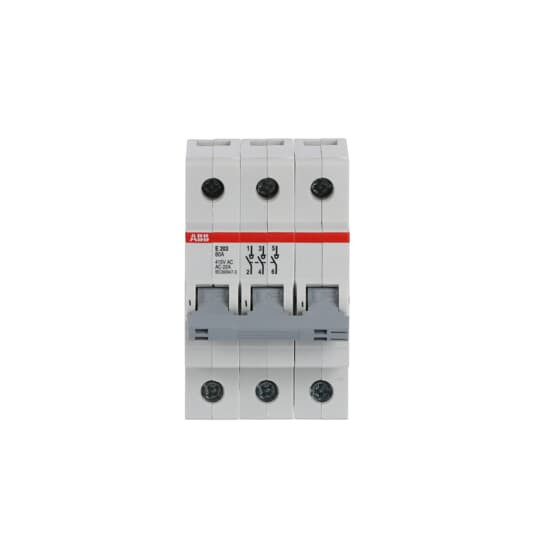

ABB E203/80G Trennschalter 3P 80A Griff grau

E203/80G 4016779646093 2CDE283001R1080
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen
36 ST Menge übernehmen
1.152 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

System pro M compact
Baureihe E200
nach VDE 0660, Teil 107 bzw. IEC 947-3, für Schalttafeleinbau auf Tragschienen (35 mm) nach DIN EN 60715,
Einbautiefe:70 mm, Einbaubreite: pro Pol = 17,5 mm = 1 Modul
Schaltvermögen: 1,25 x ln1, 1,1 x Un cos phi 0,3 nNach DIN VDE 60947.-3 bzw. IEC 947-3, Trennereigenschaften nach DIN EN 60947-3
Kurzschlußfestigkeit: E 200 = 25 kA in Reihe mit NH 00 100 A gl, oder Hauptsicherungsautomat S 700
Bemessungsspannung: 230/400 AC 50/60 Hz
Anschlußquerschnitt: 2,5 bis 50 mm2, Berührungsschutz nach DIN EN 50274 (DIN VDE 0660 T514) (BGV A2) Lasttrennschalter E 200 für DIN-Schienen-Montage entsprechend DIN EN 60715 mit Bemessungsströmen von 80 – 125 A verfügbar und bedingtem Bemessungskurzschlussstrom von 25kA. Anbau von zusätzlichen Hilfskontakten S2C-H6R möglich. Schnelles Entfernen ohne Demontage der Phasenschiene möglich und Einsatz von unverlierbare Schrauben. Verriegelungsvorrichtung als Zubehör verhindert nicht zulässiges ON/OFF-Schalten. Zertifiziert nach Zulassungen VDE, CCC, EAC, KEMA

Merkmale

Verpackungseinheit 36
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 3
Verpackungseinheit 1152
Gewicht 0,29
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Einbautiefe 70 mm
Bemessungsstrom 80 A
Bemessungsspannung 400 V
Kurzschlussfestigkeit (Icw) 25 kA
Breite in Teilungseinheiten 3
Anzahl der Kontakte als Schließer 3
Kurzbeschreibung Trennschalter 3P, 80 A, Schaltgriff grau, Änderung Ursprung + Gebrauchskategorie
eClass 11.0 - Klasse 27142301
UNSPSC 14.0801 - Klasse 39122200
