WISI

72304033

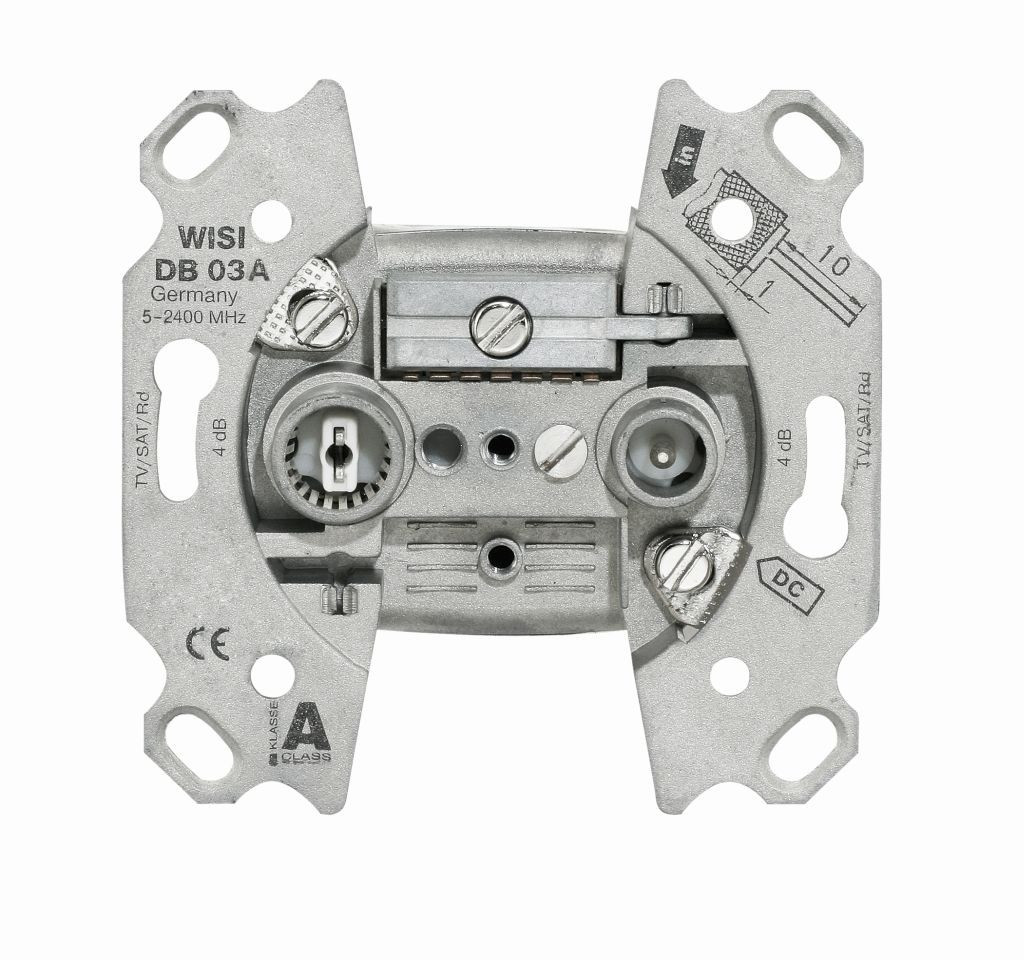

WISI DB 03A Universal Stichdose 4dB, DC Pass

DB03A 4010056152956 15295
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Universal 2-Loch Enddose mit breitbandigem Frequenzbereich von 5-2400 MHz. Somit kann die DB 03 Antennendose sowohl in BK-Applikationen inklusive Rueckkanal als auch in SAT- Verteilanlagen genutzt werden. Zum Anschluss der Endgeraete stehen 2 IEC-Anschluesse zur Verfuegung. Die hohe Entkopplung der Teilnehmerausgaenge stellt den einwandfreien Betrieb der angeschlossenen Endgeraete sicher. Das Schirmungsmaß der Klasse A wird erreicht.

Merkmale

Verpackungseinheit 10
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85291080
Ausführung Stichdose
Anschlussdämpfung bei 860 MHz 4.5 dB
Anschlussdämpfung bei 2150 MHz 5 dB
Montageart Unterputz
Farbe Aluminium
Abdeckung ohne
Oberfläche unbehandelt
Anzahl der Auslässe 2
Werkstoffgüte sonstige
Fernspeisetauglich ja
Werkstoff Metall
Befestigungsart Krallen-/Schraubbefestigung
Ausführung der Oberfläche matt
Gerätebreite 70 mm
Gerätehöhe 70 mm
Gerätetiefe 22 mm
Min. Tiefe der Gerätedose 35 mm
Ausführung 2-Loch Stichdose, DC Bypass
Kurzbeschreibung Universal Antennendose, 2-Loch Stichdose 4 dB
Ausführung der Steckdose TV/RD/SAT
DAB+ ja
Abschirmeffizienzklasse Klasse A
TV-Frequenzband 5 - 862 MHz
Radio-Frequenzband 108 - 87.5 MHz
SAT-Frequenzband 2150 - 950 MHz
eClass 11.0 - Klasse 19070401
UNSPSC 14.0801 - Klasse 43221727

Anhänge

icon
Datei
pdb_Produktinfo_WISIDB03A_de.pdf (83.65 KB)
