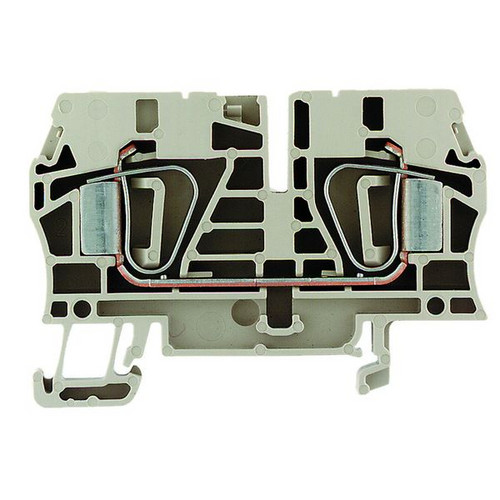

02400694 WEIDMÜLLER ZDU 6 Durchgangsklemme
ZDU 6
4008190207892
1608620000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung
Die Klemmen der Z-Reihe verfügen über einen großen Klemmbereich und bis zu zwei Querverbindungskanälen. Mit steckbaren Standardquerverbindungen lassen sich Potenziale über eine beliebige Klemmenanzahl verteilen.
Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Merkmale
Breite | 8.1 mm |
Verpackungseinheit | 50 |
Gewicht | 0,92 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369040 |
Montageart | Hutschiene TH35 |
Farbe | beige |
Bemessungsspannung | 800 V |
Betriebstemperatur | -50 - 120 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Anzahl der Etagen | 1 |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 10 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 6 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 10 mm² |
Werkstoff des Isolierkörpers | Thermoplast |
Bemessungsstrom In | 41 A |
Explosionsgeprüfte Ausführung "Ex e" | ja |
Höhe | 65 mm |
Tiefe | 45 mm |
Geeignet für Leiterwerkstoff | Kupfer |
Kurzbeschreibung | Klemme, Zugfederanschluss, 6 mm² |
