Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die W-Reihe bietet Produkte für Leitungsquerschnitte von 0,08 bis 240 mm² und für alle wichtigen Applikationen.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Merkmale
| Breite | 18.5 mm |
| Verpackungseinheit | 10 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369040 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 150 A |
| Höhe | 70 mm |
| Tiefe | 69.6 mm |
| Geeignet für Leiterwerkstoff | Kupfer |

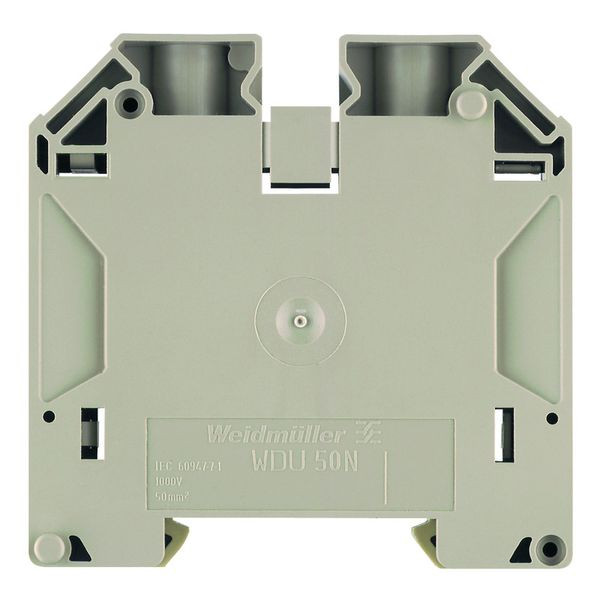

| Kurzbeschreibung | Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 50 mm², 150 A, 1000 V, Anzahl Anschlüsse: 2 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Weitere Empfehlungen für Sie:
11104037
Kabel/Leitungen NYCWY 4X50 SM/25 schwarz Trommel
11104037
TROMMEL
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Leiter-Nennquerschnitt | 50 mm² |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Ader-Kennzeichnung | Farbe |
| Gewicht | 2646,3 kg/km |
| Nennspannung U | 1 kV |
| Mantel-Farbe | schwarz |
| Leiter-Form | sektorförmig |
| Leiter-Material | Kupfer |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -30 °C |
| Nennspannung U0 | 0,6 kV |
| Ader-Zahl | 4 |
| Konzentrischer Leiter-Nennquerschnitt | 25 mm² |
| Konzentrischer Leiter | Kupfer |
| Zul. max. Leitertemperatur | 70 °C |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 384 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| eClass 11.0 - Klasse | 27060107 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Außendurchmesser ca. | 34.0 mm |
| Kabelgewicht ca. kg/100 m | 280,00 |
| Ausführung | 4 x 50 SM/25 |
Verkaufsdaten
| Mindestbestellmenge | 1 M |
| Bestellschritt | 1 M |
01403996
WEIDMÜLLER PE-Klemme WPE 35 N grün/gelb
01403996
WPE 35 N GRÜN/GELB
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
Merkmale
| Breite | 16 mm |
| Verpackungseinheit | 20 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2.5 - 35 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 66 mm |
| Tiefe | 50.5 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
02400356
WEIDMÜLLER WDU 50N BL Durchgangsklemme
02400356
WDU 50N BL
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 18.5 mm |
| Verpackungseinheit | 10 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 150 A |
| Höhe | 70 mm |
| Tiefe | 69.6 mm |
| Geeignet für Leiterwerkstoff | Kupfer |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Breite | 18.5 mm |
| Verpackungseinheit | 10 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 71 mm |
| Tiefe | 69.6 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27141135 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Werkstoff | Kunststoff |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Ausführung der Verriegelung | schraubbar |
| Höhe | 56 mm |
| Tiefe | 62.5 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
