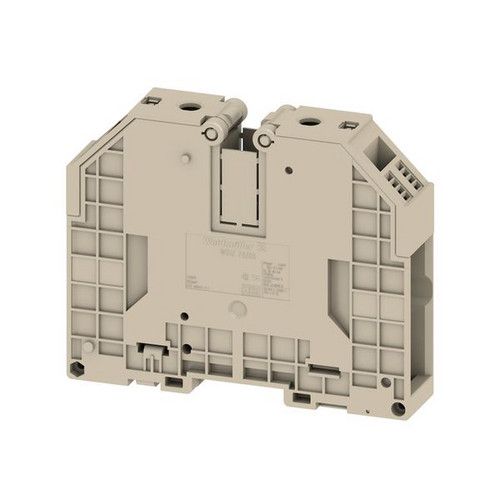

01403959 WEIDMÜLLER Reihenklemme WDU 70
WDU 70
4008190105990
1024600000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 ST |
Bestellschritt | 10 ST |
Beschreibung
Die W-Reihe bietet Produkte für Leitungsquerschnitte von 0,08 bis 240 mm² und für alle wichtigen Applikationen.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Merkmale
Breite | 27 mm |
Verpackungseinheit | 10 |
Gewicht | 3,57 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 73089059 |
Montageart | Hutschiene TH35 |
Farbe | beige |
Bemessungsspannung | 1000 V |
Betriebstemperatur | -60 - 130 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anzahl der Etagen | 1 |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 120 - 16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 - 95 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 16 - 95 mm² |
Werkstoff des Isolierkörpers | Thermoplast |
Bemessungsstrom In | 232 A |
Explosionsgeprüfte Ausführung "Ex e" | ja |
Höhe | 132 mm |
Tiefe | 107 mm |
Kurzbeschreibung | Klemme, Schraubanschluss, 95 mm² |
Geeignet für Leiterwerkstoff | Kupfer |
