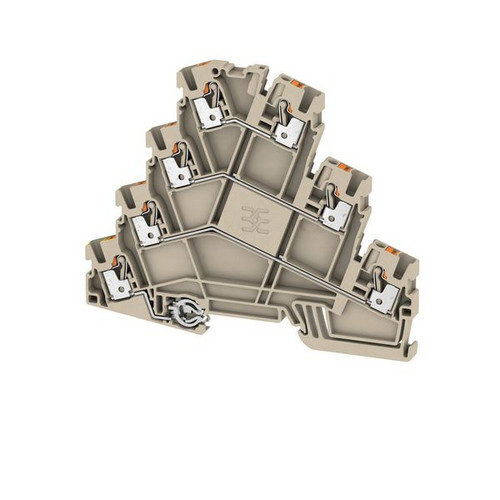

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Die Motoranschlussklemme vereint die Leistungsmerkmale des größeren Rasters mit der Baubreite des kleineren Rasters. Das Ergebnis: Maximierung des Bemessungsstroms bei gleichzeitiger Minimierung der Baugröße. Das sorgt für Entlastung bei Einkauf, Logistik und Design-In.
Merkmale
| Breite | 5.1 mm |
| Verpackungseinheit | 50 |
| Gewicht | 24,64 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Bemessungsspannung | 690 V |
| Betriebstemperatur | -60 - 130 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Anzahl der Etagen | 3 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.14 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 22 A |
| Höhe | 107.5 mm |
| Tiefe | 88 mm |
| Kurzbeschreibung | Motor-connection terminal (Multi-level), PUSH IN, dark beige, 2.5 mm², 22 A, 690 V, Number of connections: 7, Number of levels: 3, TS 35, V-0, Wemid |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Geeignet für Leiterwerkstoff | Kupfer |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
