Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

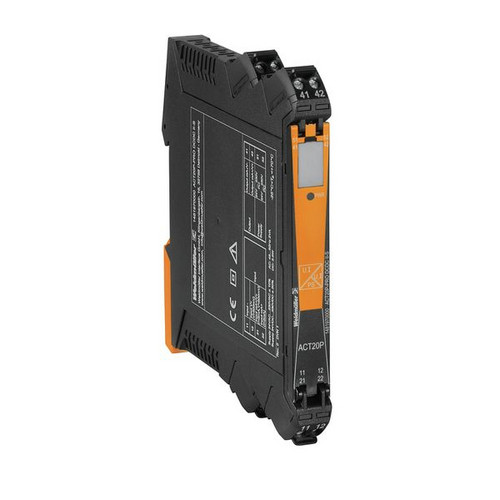

Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90328900 |
| Höhe | 119.2 mm |
| Tiefe | 113.7 mm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Gerätebauform | Zubehör/Ersatzteile für Gasheizkessel |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA | 1 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 1 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 1 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 1 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 1 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V | 1 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 1 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 1 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 1 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 1 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 1 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 1 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 1 |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 1 |
| Betriebstemperatur | -20 - 60 °C |
| Leistungsaufnahme | 2 W |
| Bemessungsversorgungsspannung bei AC | 235 V |
| Bemessungsversorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Signalwandler/-trenner, Eingang : I / U universell, Ausgang : I / U universell, Versorgungsspannung: 24…230 V DC ±20 %, 24…230 V AC ±10 % @ 48…62 Hz |
| SIL nach IEC 61508 | ohne |
| Art der Spannungsversorgung | aktiv |
| Temperaturdrift | 0.02 %/K |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
