02434863 WALTHER WV0740R1 Verteilerschrank 277kVA alls
WV0740R1
4015609068173
WV0740R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

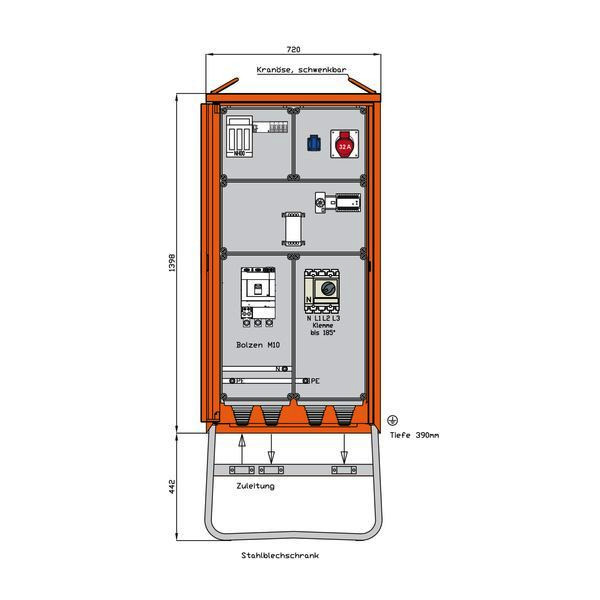

WALTHER Verteilerschrank
Anschlussleistung: 277kVA
nach IEC61439-4
Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1398 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm
Anschluss:
1 Leistungsschalter 3pol. 400A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 40A/30mA -B-
mit NH00-Sicherungslasttrennschalter 35A
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
1 Schutzkontaktsteckdose 16A 2P 230V
mit Leitungsschutzschalter (MCB) 1P 16A -C-
1 Steuereinheit
1 Differenzstrommonitor 30-300mA -B-
Doepke Typ: DRCM 1B+
#09340400
1 Messwandler -B-
Doepke Typ: DCT105 B+
#09340307
1 Hauptschalter 4P 400A
mit Arbeitsstromauslöser
1 Abgangsklemme 5 x bis 185qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 720 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 595,55 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1840 mm |
Tiefe | 390 mm |
Hauptschalter | NH2 |
Bemessungsstrom | 400 A |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 1 |
Anschlussleistung | 277 kVA |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
Anzahl der Leitungsschutzschalter | 2 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 400 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Verteilerschrank 277kVA mit RCD Typ B, 2 LS, 1 CEE-Abgang 32A, einer Schuko, einem Differenzstrommonitor und einem Messwandler |
