02435377 WALTHER WV0273BER1 Beleuchtungsverteiler 111 kVA
WV0273BER1
4015609068579
WV0273BER1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

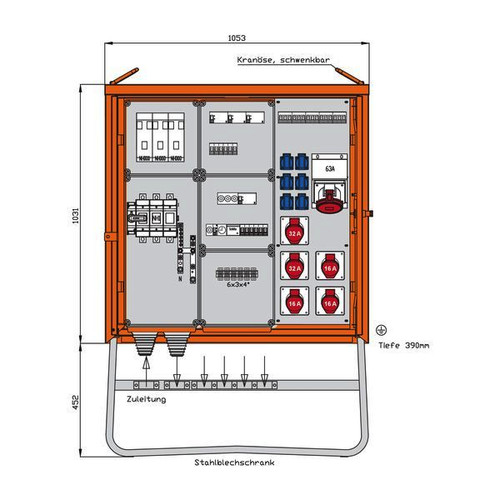

WALTHER Beleuchtungsverteilerschrank
Anschlussleistung: 111kVA
nach IEC61439-4
Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Größe ca.: 1031 x 1053 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/300mA -B-
mit NH000-Sicherungslasttrennschalter 63A
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit NH000-Sicherungslasttrennschalter 35A
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Lasttrennschalter mit Sicherungen 3P 35A D02
1 RCD-Schutzschalter 4P 40A/30mA
1 Sicherungselement 1P 6A D01
-als Steuersicherung-
1 digitale Zeitschaltuhr
1 H-O-A-Schalter
1 Schütz 3P 40A
6 Leitungsschutzschalter (MCB) 1P 16A -B-
mit je 1 Abgangsklemme 3 x 4qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 1053 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 112,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1483 mm |
Tiefe | 390 mm |
Hauptschalter | NH1 |
Bemessungsstrom | 160 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 111 kVA |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
Anzahl der Leitungsschutzschalter | 17 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 160 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Beleuchtungsverteiler 111kVA mit 2 RCDs Typ B und 2 RCDs Typ A, digitale Zeitschaltuhr, 3 H-O-A-Schalter, 17 LS, 6 CEE-Abgänge 16-63A und 6 Schukos |
