Artikelbild
Abbildung ähnlich
WALTHER

02435364 WALTHER WGV0086 Gruppenverteiler 277 kVA

WGV0086 4015609580316 WGV0086
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

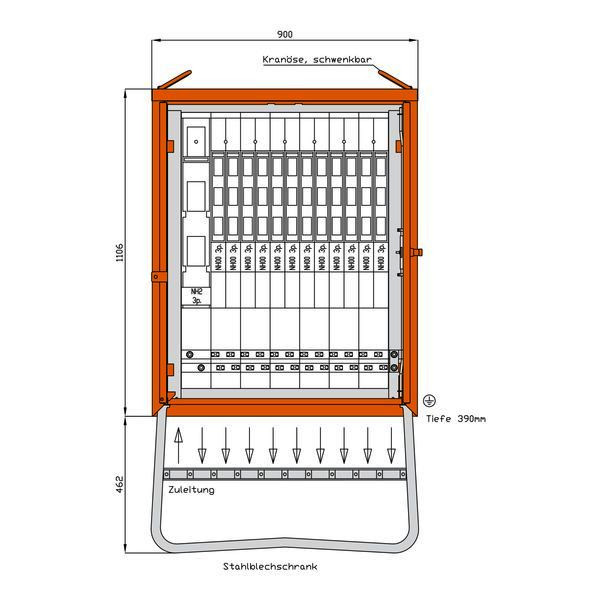

WALTHER Gruppenverteilerschrank Anschlussleistung: 277kVA nach IEC61439-4 Gehäuse (G70) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart : IP 44 Größe ca.: 1106 x 900 x 390mm / H-B-T + Untergestell-Höhe ca.: 462mm Anschluss: 1 NH2-Sicherungslastschaltleiste 400A mit Bolzenanschluss M12 1 CU-Sammelschienensystem 400A Abgang / Absicherung: 12 NH00-Sicherungslastschaltleisten 100A mit je 1 Prismenklemme 16-70qmm

Merkmale

Schutzart (IP) IP44
Breite 900 mm
Werkstoff des Gehäuses Stahl
Verpackungseinheit 1
Gewicht 241,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Verteilerschrank
Höhe 1568 mm
Tiefe 390 mm
Hauptschalter NH2
Bemessungsstrom 400 A
Anschlussleistung 277 kVA
Bemessungsspannung 400 V
Anzahl der Pole Hauptschalter 3
Hauptschalter-Bemessungsstrom 400 A
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Gruppenverteilerschrank 277kVA mit einer NH-Sicherungslastschaltleiste als Zugang und 12 NH-Abgänge

Anhänge

icon
Datei (pdb_Baustrom_D_E_Nov2018.pdf, 5.75 MB)

icon
Datei (pdb_KonfErkl_WGV0086_DE.pdf, 130.97 KB)
