WALTHER

02434831
WALTHER WEV0803R1 Endverteiler 44kVA allstrom

WEV0803R1 4015609068708 WEV0803R1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

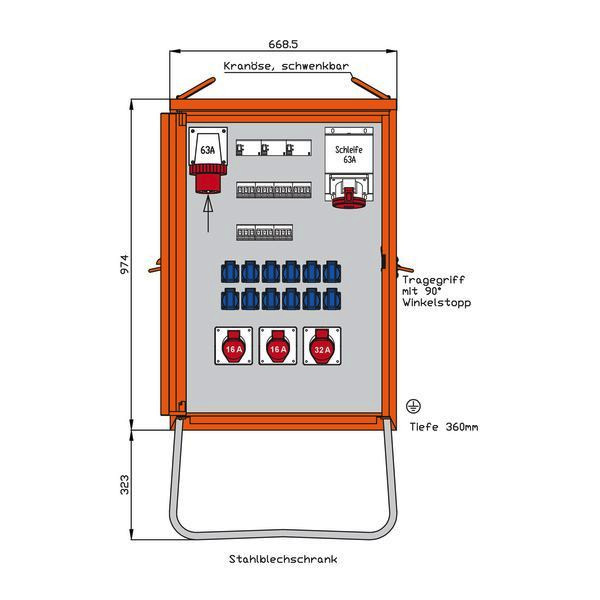

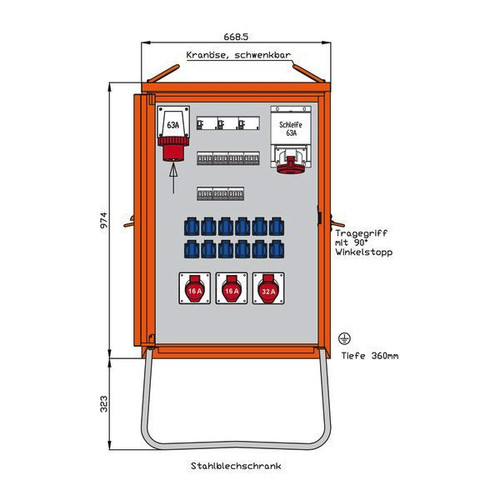

WALTHER Endverteilerschrank

Anschlussleistung: 44 kVA

nach IEC61439-4

Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Schutzart: IP44
Größe ca.: 974 x 669 x 360 mm / H-B-T
+ Untergestell-Höhe ca.: 323 mm

Anschluss:

1 CEE-Anbaugerätestecker 63 A 5P 400 V 6h

Abgang/Absicherung:

1 CEE-Anbaudose 63 A 5P 400 V 6h
als Kabelschleife
1 RCD-Schutzschalter 4P 63 A/30 mA -B-
1 CEE-Anbaudose 32 A 5P 400 V 6h
mit Leitungsschutzschalter (MCB) 3P 32 A -C-
2 CEE-Anbaudosen 16 A 5P 400 V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16 A -C-
2 RCD-Schutzschalter 4P 40 A/30 mA -A-
12 Schutzkontaktsteckdosen 16 A 2P 230 V
mit je 1 Leitungsschutzschalter (MCB) 1P 16 A -C-

Hinweis:

Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Merkmale

Schutzart (IP) IP44
Breite 669 mm
Werkstoff des Gehäuses sonstige
Verpackungseinheit 1
Gewicht 45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Endverteilerschrank
Höhe 1297 mm
Tiefe 360 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der SCHUKO-Steckdosen 12
Anschlussleistung 44 kVA
Bemessungsspannung 230/400 V
Hauptschalter ohne
Anzahl der Fehlerstrom-Schutzschalter 30 mA 3
Anzahl der Leitungsschutzschalter 15
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Endverteiler 44kVA mit Anbaugerätestecker 63A, RCD Typ B und 2 RCDs Typ A, 15 LS, 4 CEE-Abgang 16-63A und 12 Typ F-Steckdosen
eClass 11.0 - Klasse 27142605
UNSPSC 14.0801 - Klasse 39121305
