01413874 WALTHER WA0031B Anschluss-Schrank
WA0031B
4015609347001
WA0031B
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Anschlussschrank, Anschlussleistung: 173kVA nach IEC/EN 60439-4/A1+A2 (DIN/VDE 0660 T501/A1+A2) und DIN/VDE 43868/1-4, zugelassen für die Versorgungsbereiche der VDEW-Landesgruppe Berlin-Brandenburg, Gehäuse (E40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung, Farbe: RAL 2004 -reinorange- mit Kranösen, mit Einfachtür und Vorrichtung für Vorhängeschloss, inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel, Einbauten schutzisoliert, Schutzart : IP 44, Messeinrichtung Schutzart : IP 54, Größe ca.: 1340 x 740 x 390 mm / H-B-T + Untergestell-Höhe ca.: 470 mm, Bestückung: 1 NH 2-Sicherungslasttrennschalter 400 A mit Rahmenklemmen K2-30/HR 35-185 mm², 1 Spannungspfadsicherung 3pol. 6A DIAZED, 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2, 1 Wandleraufnahmevorrichtung für 3 Stromwandler (Vattenfall), 1 Zählerprüfklemme nach Vattenfall-Vorgabe, 1 NH 1-Lasttrennschalter mit Sicherungen 250 A mit Prismenklemmen P1 70-150 mm²

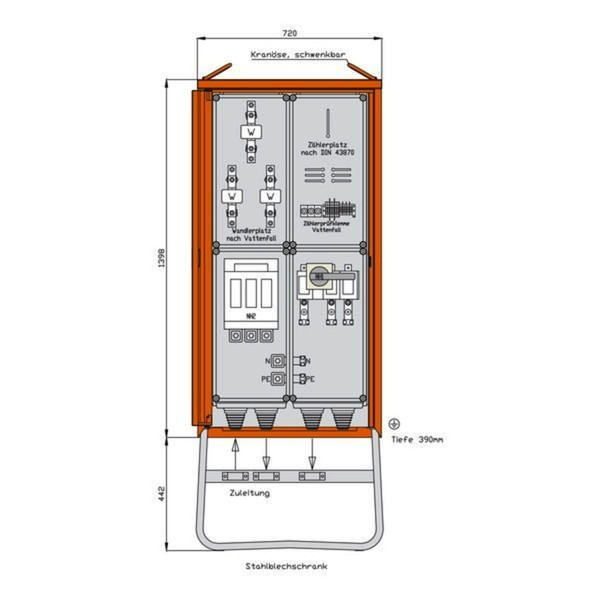

WALTHER Anschlussschrank
Anschlussleistung: 173kVA
nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1398 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Rahmenklemmen K2-30/HR 35-185qmm
Messung:
1 Spannungspfadsicherung 3P 10A NEOZED D01
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
für 3 Stromwandler (Vattenfall)
1 Zählerprüfklemme nach Vattenfall-Vorgabe
Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 250A
mit Prismenklemmen P1 70-150qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 720 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 105 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371095 |
Ausführung | Anschlussschrank |
Höhe | 1840 mm |
Tiefe | 390 mm |
Hauptschalter | NH1 |
Bemessungsstrom | 250 A |
Anschlussleistung | 173 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 400 V |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 250 A |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussschrank Vattenfall 173kVA mit Wandlermessung und einem NH-Abgang |
Anhänge
Datei
(pdb_Baustrom_D_E_Nov2018.pdf, 5.75 MB)
