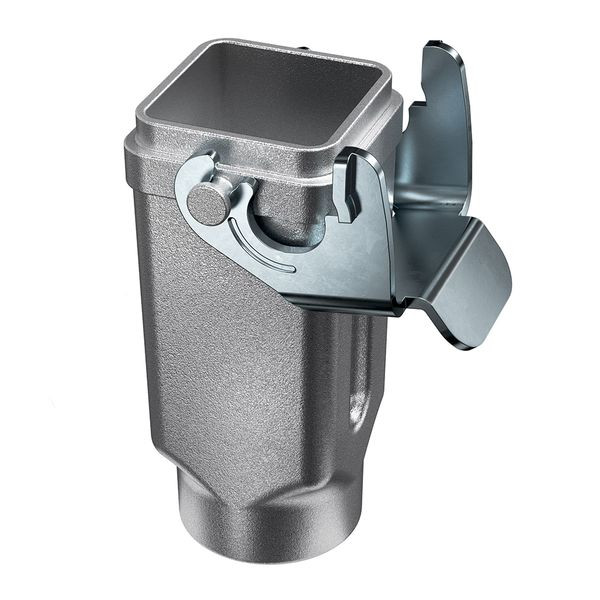

Artikelbild
Abbildung ähnlich
WALTHER

02102613
WALTHER T703803MS Procon Kupplungsgehäuse A3

T703803MS 4015609599271 T703803MS
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Längsverriegelungsbügel WALTHER Kupplungsgehäuse Zink-Druckguss-Gehäuse der Höhe 60,5 mm mit einer geraden Kabeleinführung mit einem M20 Stutzen und Längsverriegelungsbügel aus verzinktem Stahl Schutzart: IP65 Die Gehäuse sind für die Einsätze der Baureihen A3, A4, A5 und D8 geeignet.

Merkmale

Breite 35 mm
Gehäusefarbe sonstige
Werkstoff des Gehäuses Zink
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,08
Statistische Warennummer 85366990
UV-beständig ja
Höhe 60.5 mm
Art der Verriegelung Längsbügel
Korrosionsbeständig ja
Betriebstemperatur -40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung des Gehäuses Kupplungsgehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung oben
Tiefe 26.5 mm
Anzahl der Leitungseinführungen 1
Beschichtung Gehäuse pulverbeschichtet
Mit Stutzen ja
Mit Dichtung ja
Bügellage Oberteil
Befestigungsart der Kabelverschraubung metrisch
Kurzbeschreibung Coupler hood A3, zinc, height 60.5mm, with single locking system, 1xM20, collar, cable entry straight
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400
