Artikelbild
Abbildung ähnlich
WALTHER

02100004

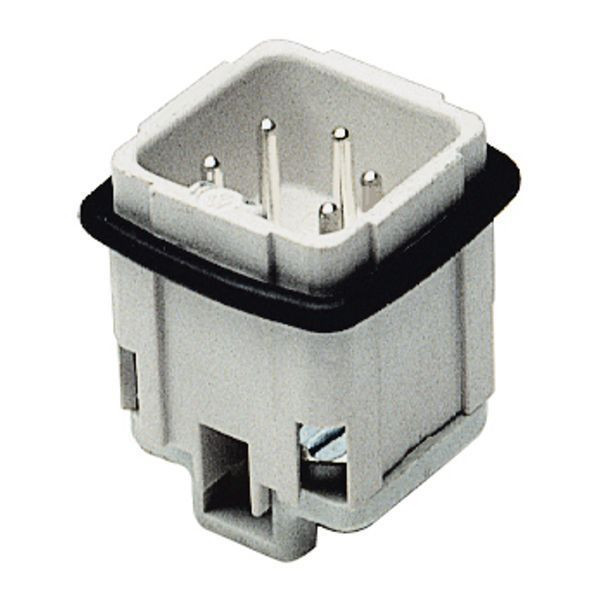

WALTHER 700204 Procon Stifteinsatz 4polig

700204 4015609025503 700204
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schraubkontakteinsätze WALTHER Stifteinsatz der Baureihe A4 mit Schraubanschluss ohne Drahtschutz Anschlussquerschnitt 0,5-1,5qmm (20-16 AWG)

Merkmale

Breite 21 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 230 V
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Schraubanschluss
Werkstoff der Kontaktbeschichtung Silber
Überspannungskategorie III
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 1.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 10 A
Höhe 30 mm
Tiefe 21 mm
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 1.5 mm²
Werkstoff des Kontakteinsatzes sonstige
Min. Anzahl der Steckzyklen 500
Anzahl der Leistungskontakte 4
Kurzbeschreibung Stifteinsatz der Baureihe A4 ohne Drahtschutz mit einer Nummerierung von 1-4
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_KonfErkl_Procon_DE.pdf (133.28 KB)
icon
Datei
pdb_KonfErkl_Procon_EN.pdf (182.02 KB)
