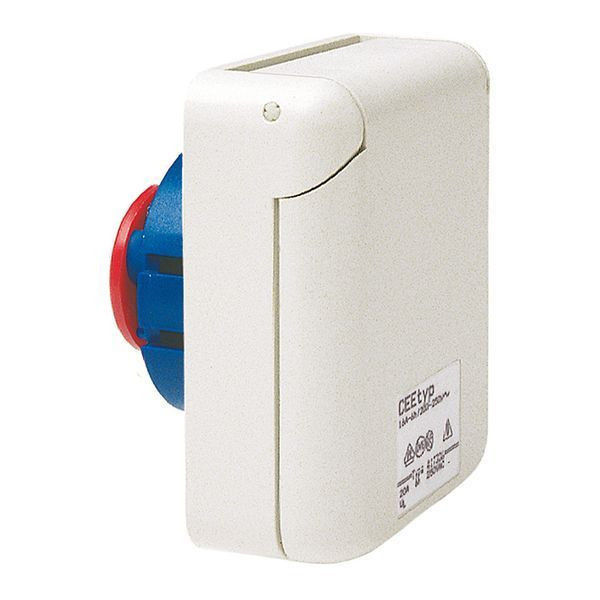

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
WALTHER Anbaudose 16A 3P 230V 6h IP44 Kleinspannungs-Steckvorrichtung der Serie MONDO gerade aus PA6-Material in lichtgrau (RAL 7035)Flanschmaß 80x70mmBefestigungsmaß 53x32mmauch für KanalinstallationDie flache Abdeckung ermöglicht eine niedrige Gehäusehöhe und ist daher für repräsentative Bereiche geeignet.
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 10 |
| Gewicht | 0,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| RAL-Nummer | 9010 |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | blau |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Bemessungsspannung | 1000.000000 V |
| Bohrlochabstand vertikal | 53 mm |
| Bohrlochabstand horizontal | 32 mm |
| Flanschmaß vertikal | 80 mm |
| Flanschmaß horizontal | 70 mm |
| Kurzbeschreibung | MONDO panel socket straight 16A 3P 6h with flange 90x90mm, pure white, also suitable for channel installation |
| eClass 11.0 - Klasse | 27440502 |
| UNSPSC 14.0801 - Klasse | 39121402 |
| Steckrichtung | gerade |
Angaben zur Marke
WALTHER
Hersteller
Walther Werke Ferdinand Walther GmbH Ramsener Straße 6 DE 67304 Eisenberg service@walther-werke.de
